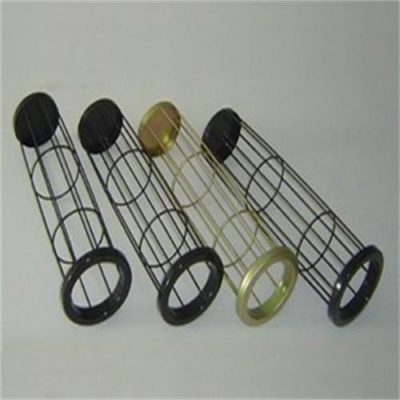

硅除尘骨架的加工过程：
先将已加工好的除尘骨架浸入除油槽15分钟，目的是除去骨架表面的油污。
在从除油槽中取出除尘骨架放入清洗槽进行浸泡清洗，目的是除去骨架上的除油剂。
然后从清洗槽取出除尘骨架放入除锈槽进行除锈处理，目的是除去骨架上的金属氧化层，增强吸附力。另外从除锈槽取出除尘骨架放入lin化槽进行lin化处理，目的是增强笼骨表面的粘合力。之后将处理好的除尘骨架放入烤箱，温度设为100℃，进行20-30分钟的烘干，目的除去除尘骨架上的水份，保持骨架本体的干燥。取出骨架，将调制好的硅均匀的喷涂在除尘骨架表面。涂层厚度在60μm～100μm。
将喷涂好的除尘骨架放入烤箱，温度设为220℃，进行120分钟的烘烤。之后保持200℃，进行30分钟的热定型后将除尘骨架自然lengque，即完成了除尘骨架硅喷涂工艺。硅粘合力强的厚度在60-70μm之间
