产品结构

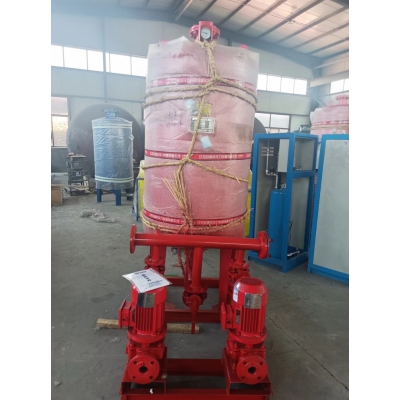

该设备由稳压泵两台(根据设计要求可设一台)为一用一备，隔膜式稳压罐一台，电控柜一台，仪表阀门及组合管网各一套，组成了隔膜式稳压供水设备。
1、泵、电控柜、隔膜式气压罐、组合管网四位一体，并配带有隔振器，无需预埋地脚孔，设计人员只需算好参数即可查得设备型号、基础尺寸等。电气设计人员无需再进行控制线路设计，只设计泵房内进线和到设备的走线。选用方便，可大大缩短设计人员的设计周期和施工人员的施工时间。
2、隔膜式气压罐一次性充气持久耐用，水气隔离能预防水质的污染。
3、设备占地面积小，投资省，全自动运行，无需专人看管。
4、设备有双电源接口，双路电源自动(手动)切换,设备可根据设计要求制作。
5、具有自动保护及故障切换功能。一台水泵发生故障(电气故障或水力故障)均能启动备用泵。
6、可与消防连接(根据设计需要)。
7、可以根据客户的需要选择罐、稳压方式、控制功能。
8、电气主要元气件采用国产或进口企业产品，质量可靠、运行稳定。
工作原理
隔膜式气压给水设备，是利用胶囊作为气水隔离的新型设备，一次充气，常年运行使用。工作时起动补水泵，水室进水，水压升高，气室的气体被压缩隔膜伸长；当水压下降时，气室气体膨胀，隔膜收缩，压迫水室出水。这样周而复始，通过电接点压力表和电控箱控制水泵运行，达到额定的压力和连续供水。当发生火警，打开消火栓时，立即喷出消防充实水柱，同时电接点压力表发出信号，启动消防泵供所需消防水。
ZW（L）系列消防增压稳压设备是根据GOA一20《消防气压给水设备的性能要求和实验方法》和98S25新标准设计的新型消防专用固定灭火给水设备全系列包括Wsv-zw《L)立式WSY-ZW (W)里立、卧式两大系列欲十个品种.它是由.压称压泵、气压幼、控侧箱、仪农、甘道附件等组成.广泛适用于多层和单层建筑工程增压稳压要求的消火栓给水系统 。 当火警未发生并且系统处于自动运行状态时，消防管网上的压力传感器对管网水压进行数据采样，并将压力信号转换为电信号，传输PID调节器，然后与用户设定的压力值进行比较和运算，并将比较和运算的结果转换为频率调节信号和稳压泵启动台数信号分别送变频器和可编程控制器(PLC):变频器据以调节泵电机的电频率，进而调整泵的转度:可编程控制器根据PID调节器传输过来的泵启动数信号控制稳压泵的运转。通过对泵的启动和停止的台数及其中正变频运行稳压泵的转速的调节，将用户消防管网水压恒稳于用户预先设定的压力值，以保持其低消防压力，使整个系统处于消防准备状态。 当火警发生时，控制柜一旦接到站控室遥控起泵信号，便立即起动消防主泵并关闭稳压水泵，提供额定的消防用水，满足消防射水充实水柱的要求。消防解除后，手动关闭消防主泵， 以恢复设备的日常稳压状态.
