模型
BD-16
连接形式
法兰
质地的材料
球墨铸铁
公称直径
50毫米
适用介质
蒸汽
压力的环境
大气压力
工作温度
正常大气温度
标准
美国标准
外观
中等大小的
阿姆斯特朗阿姆斯特朗蒸汽截止阀特点:
法兰和截止阀维修方便。波纹管密封的结构设计不会产生任何阻隔，双密封，双层波纹管，使用寿命长，绿色零泄漏，采用节流阀芯代替合流平面阀芯，法兰截止阀可手动控制系统中的压力和流量。

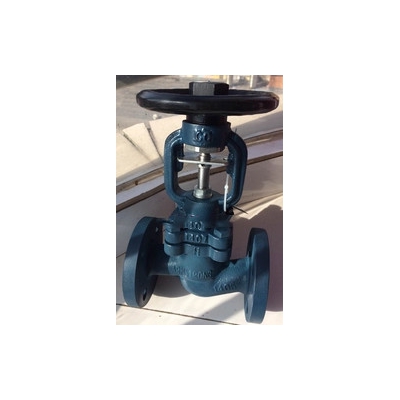

阿姆斯特朗阿姆斯特朗bd16波纹管截止阀
波纹管截止阀可广泛应用于各种家用液体，如蒸汽、大气、热煤、油和冷手系统。阿姆斯壮波纹管截止阀可广泛应用于石化、电力、冶金、电子、真空、仪表、纺织等行业的水蒸气、油类等无腐蚀性固体系统管道。
阀门采用标准:阀门设计制造标准:DIN3356;结构长度标准:din3202;法兰标准:din2543-din2546;阀门检测标准:DIN3230。
引进进口截止阀
进口截止阀属于强制密封阀，因此当阀门关闭时，必须对阀瓣施加压力，防止强制密封面泄漏。当介质从阀瓣下方进入阀门时，工作力要克服的阻力是阀杆与填料之间的摩擦和介质压力产生的推力。关闭阀门的力要大于开启阀门的力，所以阀杆的直径要大一些，否则阀杆会弯曲。近年来自密封阀出现以来，截止阀的介质流向也从阀瓣顶部流向阀腔。在介质压力作用下，关闭阀门的力小，开启阀门的力大，可相应减小阀杆直径。同时，在介质的作用下，这种类型的阀门也是紧密的。我国的阀门“三向”已经规定，流量方向的截止阀，均采用自上而下。
当进口截止阀开启时，当阀瓣的开启高度为公称通径的25% - 30%时，流量已达到，表明阀门已达到全开位置。因此，进口截止阀的全开位置应由阀瓣的行程来决定。
进口截止阀
1. 适用介质温度为- 40 ~ 425℃的阀门。
2. 高温阀门进口截止阀:适用于介质温度425 ~ 600℃的阀门。
3.耐热阀:适用于介质温度600℃以上的阀门。
4. 低温阀:适用于介质温度为- 40 ~ - 150℃的阀门。
5. 超低温阀:适用于介质温度在- 150℃以下的阀门。
按公称通径，按阀门公称通径可分为:
1. 小口径阀门:公称通径DN < 40mm的阀门。
2. 中径阀:该阀公称通径为dn50- 300mm。
3.大口径阀门:该阀门公称通径为dn350-1200mm。
4. 特大口径阀门进口截止阀:公称通径DN≥1400mm的阀门。
安装和维护
进口截止阀的安装和维护应注意以下事项:
1. 手轮和手柄操作截止阀可安装在管道的任何位置。
2. 不允许使用手轮、手柄和移动机构升降。
3.介质的流向应与阀体上的箭头方向一致。
