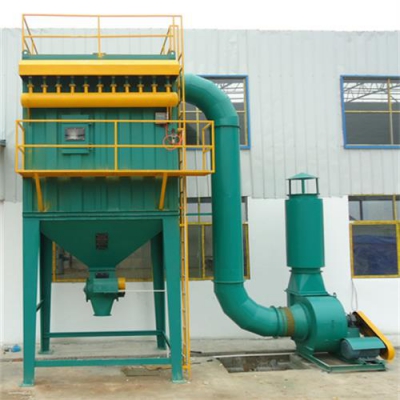

脉冲布袋除尘器结构与工作原理:本设备由箱体、袋室、排灰装置及脉冲喷吹清灰控制系统等组成, 除尘器内部被花板划分为两部分。上面的部分称之为上部箱体或净气室。下面这一部分称之为袋室或滤室。
1、滤室：滤室包括花板、滤袋组件、灰斗、烟气进口烟道等。滤袋材料是柔性的透气性介质，一般为覆膜材料。滤袋由金属笼骨支撑，以保证在过滤时不至于被吸瘪。滤袋和笼骨作为一个整体，悬挂在花板上。滤室下方装有灰斗，灰斗也通常作为烟气的进口。 灰斗中的导流板用来吸收进口烟气高速运动粒子的动能并分配进口气流，保护滤袋免遭磨损，并使各个滤袋的负荷均匀。
2、净气室：净气室装有喷吹管、压缩空气气包、脉冲阀、压缩空气管路、检修门、出口烟道等。 根据规格不同，净气室内分若干个室，互相之间用钢板隔开，互不通气。每个室均设一个提升阀和若干排滤袋，每一排滤袋设一根喷吹管，每一条滤袋都对应喷吹管上的一个喷吹孔
3、脉冲喷冲清灰控制系统：包括脉冲喷冲阀、提升阀组件及压缩空气管路。
排灰装置：在灰斗的出口。包括排灰阀、螺旋输送机或输送斜槽含尘气体在引风机吸引力的作用下进入灰斗，经导流板后被均匀分配到各条滤袋上。粉尘被截注 在滤袋外表面，气体则穿过滤袋，经过净气室后外排。捕集在滤袋外表面上的粉尘会导致滤袋透气性的减少，使除尘器的阻力不断增加，等到阻力达到设定植或是过滤的时间达到设定值，通常处于关闭状态的脉冲阀在脉冲喷吹控制仪PLC脉冲喷吹控制下打开短暂的一段时间（0.1s左右），高压气体瞬间从气包进入喷吹管，并高速从喷吹孔喷出。高速气流喷入滤袋是还会产生数倍于喷射气体的二次引流。喷射气流与二次引流的共同作用使滤袋内侧的压力迅速升高，滤袋由原先内凹的形状变成外凸的形状，并在变形量达到很大值时产生一个很大的反向加速度，吸附在滤袋上的粉尘主要在这反向加速度作用下，脱离滤袋表面，落入灰斗，脉冲布袋除尘器的阻力随之下降。
