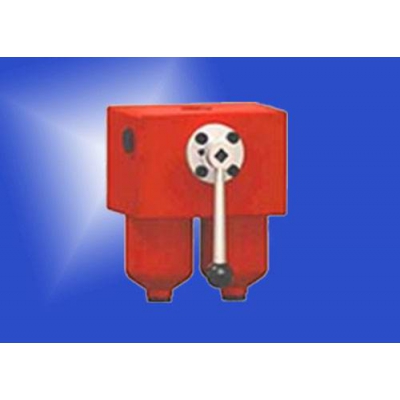

该过滤器由两只单筒过滤器，两只单向阀，换向阀，发讯器等组成，它可在系统不停机的状况下更换滤芯，适用于连续工作的中低压液压系统。当其中一只过滤筒的滤芯在工作过程中堵塞至压差发讯器规定的压力值时，发讯器发讯，提示人们应更换此滤芯。更换滤芯时，只要旋转换向阀手柄到另一位置后，备用的过滤筒开始工作，旋开已堵塞的过滤筒放油螺塞放完油后，再旋下外壳，即可更换滤芯。
注意：
1、堵塞后应及时更换滤芯，以免由于滤芯压差继续上升导致滤芯破损，造成再污染系统。
2、换向阀手柄必须到位。需要更换滤芯侧过滤筒，允许少量内泄漏。
3、换向后已堵塞的滤芯应及时更换新滤芯，以备下次使用。
二、SMF系列双筒中压过滤器(新型)技术参数
|
型号 |
公称流量L/min |
过滤精度 μm |
通径 mm |
公称压力 Mpa |
压力损失 （Mpa） |
发讯装置 |
连接 方式 |
滤芯型号 |
|
|
初始压力 |
最大压力 |
||||||||
|
SMF-D30×* |
30 |
5 10 20 |
20 |
32 |
≤0.08 |
0.5 |
24V/48W 220V/50W |
螺纹 |
LH0060D*BN3HC |
|
SMF-D100×* |
100 |
25 |
LH0160D*BN3HC |
||||||
注：*为过滤精度
