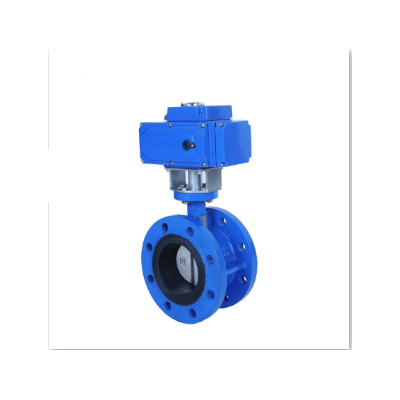

D941X-10Q电动法兰蝶阀零件材料
|
零件名称 |
材料名称 |
|
阀体 |
铸铁、铸钢、不锈钢、铬钼钢、合金钢 |
|
蝶板 |
铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢 |
|
密封圈 |
橡胶、PTFE、PPL、不锈钢、聚内脂、抗磨材料 |
|
阀杆 |
2Cr13、1Cr13不锈钢、铬钼钢 |
|
填料 |
聚四氟乙烯、柔性石墨 |
D941X-10Q电动法兰蝶阀性能规范
|
公称通径 |
DN(mm) |
DN50～DN1200 |
|||
|
公称压力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
2.5 |
|
试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
3.75 |
|
密封试验 |
0.66 |
1.1 |
1.76 |
2.75 |
|
|
低压气密试验 |
0.5～0.7 |
||||
|
适用介质 |
水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃) |
||||
D941X-10Q电动法兰蝶阀连接尺寸表和结构示意图
|
|
||||||||||
|
D941X-16Q |
||||||||||
|
公称通径 |
结构长度（标准值） |
外形尺寸（参考值） |
连接尺寸（标准值） |
|||||||
|
毫米 |
英寸 |
L |
H |
Ho |
A |
B |
D |
D1 |
D2 |
n-d |
|
DN50 |
2 |
108 |
82.5 |
443 |
125 |
125 |
140 |
110 |
88 |
4-14 |
|
DN65 |
21/2 |
112 |
92.5 |
463 |
125 |
125 |
160 |
130 |
108 |
4-14 |
|
DN80 |
3 |
114 |
100 |
483 |
125 |
125 |
190 |
150 |
124 |
4-18 |
|
DN100 |
4 |
127 |
110 |
498 |
125 |
125 |
210 |
170 |
144 |
4-18 |
|
DN125 |
5 |
140 |
125 |
682 |
325 |
245 |
240 |
200 |
174 |
8-18 |
|
DN150 |
6 |
140 |
142.5 |
736 |
325 |
245 |
265 |
225 |
199 |
8-18 |
|
DN200 |
8 |
152 |
170 |
800 |
325 |
245 |
320 |
280 |
254 |
8-18 |
|
DN250 |
10 |
165 |
197.5 |
895 |
363 |
313 |
375 |
335 |
309 |
12-18 |
|
DN300 |
12 |
178 |
222.5 |
956 |
363 |
313 |
440 |
395 |
363 |
12-22 |
|
DN350 |
14 |
190 |
252.5 |
1029 |
363 |
313 |
490 |
445 |
413 |
12-22 |
|
DN400 |
16 |
216 |
282.5 |
1103 |
363 |
313 |
540 |
495 |
463 |
16-22 |
|
DN450 |
18 |
222 |
307.5 |
1186 |
465 |
439 |
595 |
550 |
518 |
16-22 |
|
DN500 |
20 |
229 |
335 |
1280 |
546 |
431 |
645 |
600 |
568 |
20-22 |
|
DN600 |
24 |
267 |
390 |
1321 |
546 |
556 |
755 |
705 |
667 |
20-26 |
|
DN700 |
28 |
430 |
447.5 |
1431 |
546 |
556 |
860 |
810 |
772 |
24-26 |
|
DN800 |
32 |
470 |
507.5 |
1542 |
546 |
556 |
975 |
920 |
878 |
24-30 |
|
DN900 |
36 |
510 |
557.5 |
1800 |
617 |
706 |
1075 |
1020 |
978 |
24-30 |
|
DN1000 |
40 |
550 |
615 |
2363 |
632 |
706 |
1175 |
1120 |
1078 |
28-30 |
|
DN1200 |
48 |
630 |
727.5 |
2583 |
632 |
706 |
1405 |
1340 |
1295 |
32-33 |
|
DN1400 |
56 |
710 |
837.5 |
2710 |
790 |
1338 |
1630 |
1560 |
1510 |
36-36 |
|
DN1600 |
64 |
790 |
957.5 |
2845 |
868 |
1476 |
1830 |
1760 |
1710 |
40-36 |
|
DN1800 |
72 |
870 |
1057 |
3060 |
868 |
1476 |
2045 |
1970 |
1918 |
44-39 |
|
DN2000 |
80 |
950 |
1162.5 |
3350 |
965 |
1600 |
2265 |
2180 |
2125 |
48-42 |
|
注：若用户需用阀板衬橡胶等特殊要求，订货时请注明 |
||||||||||
