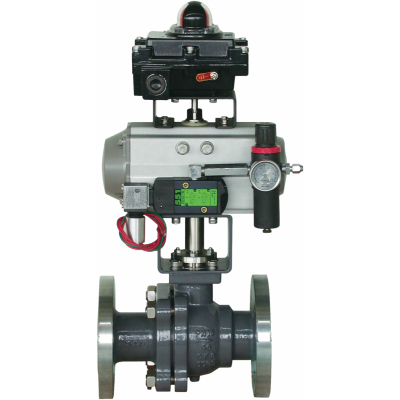

拓诚阀门生产的ZSHO气动切断球阀适用于Class150～Class1500、PN16～PN100、JIS 10K～JIS 20K的各种管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。可广泛应用于造纸、石化、化工、冶金、电力、环保、石油、轻工等工业部门的自动化控制系统中。气动切断球阀具有全通径和缩径两种结构形式。用于输送粘性、易结渣介质管道上的球阀应使用全通径的，方便定期的刮蜡吹扫器通过。用于输送气体或物理性能近似于水的介质的管道上宜使用缩径球阀，因其重量比全通径的球阀轻30%左右，有利于减轻管道负荷，降低成本。气动切断球阀的驱动方式为手动、蜗轮传动、气动、电动或液动。
二、产品特点：
1、O型浮动式球阀采用全通径或缩径设计，流通阻力小。
2、阀门采用高平台结构，ISO5211连接标准，能使安装电/气动执行器更为专业化。
3、阀杆采用内装式，轴肩及聚四氟乙烯（或增强石墨）推力垫结构防止阀杆因管道内压力而吹 出，同时聚四氟
乙烯（或增强石墨）材料减小阀门的启闭扭矩，使操作更为省力。
4、具有防火防静电结构，在阀杆与阀体及阀杆与球体之间设置导电弹簧，避免因静电打火点燃易燃介质。确保系
统安全。
5、耐火结构双重保护，当万一发生火灾而使密封圈烧损时，球阀的各个密封部位均能形成金属对金属的硬密封结
构。
6、可选配本公司生产的气动、电动、及气动调节型、电动调节型。具体请见本书执行器及调节阀部份。
三、主要技术参数：
|
阀体形式 |
直通铸造球型阀 |
|
公称通径 |
DN15～300mm，DN300以上选用固定球阀 |
|
公称压力 |
国标PN1.6、2.5、4.0、6.4 MPa；美标ANSI 150、300LB ；日标JIS 10、20、30K |
|
法兰标准 |
JIS、ANSI、GB、JB、HG等 |
|
连接形式 |
法兰式、焊接式、螺纹式 |
|
阀盖形式 |
整体式 |
|
压盖型式 |
螺栓压紧式 |
|
密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨 |
三、详细参数：
PN1.6MPa
|
DN |
D |
D1 |
D2 |
D3 |
f |
b |
n-d |
L |
H |
W |
|
15 |
13 |
45 |
65 |
95 |
2 |
14 |
4-14 |
130 |
75 |
130 |
|
20 |
19 |
55 |
75 |
105 |
2 |
14 |
4-14 |
140 |
84 |
170 |
|
25 |
25 |
65 |
85 |
115 |
2 |
14 |
4-14 |
150 |
90 |
170 |
|
32 |
32 |
78 |
100 |
135 |
2 |
16 |
4-18 |
165 |
107 |
200 |
|
40 |
38 |
85 |
11O |
145 |
3 |
16 |
4-18 |
180 |
127 |
250 |
|
50 |
51 |
100 |
125 |
160 |
3 |
16 |
4-18 |
200 |
140 |
250 |
|
65 |
64 |
120 |
145 |
180 |
3 |
18 |
4-18 |
220 |
164 |
350 |
|
80 |
76 |
135 |
160 |
195 |
3 |
20 |
8-18 |
250 |
177 |
350 |
|
100 |
102 |
155 |
180 |
215 |
3 |
20 |
8-18 |
280 |
206 |
420 |
|
125 |
127 |
185 |
210 |
245 |
3 |
22 |
8-18 |
320 |
292 |
700 |
|
150 |
152 |
210 |
240 |
280 |
3 |
24 |
8-23 |
360 |
320 |
1000 |
|
200 |
203 |
265 |
295 |
335 |
3 |
26 |
12-23 |
400 |
365 |
1300 |
|
250 |
254 |
320 |
355 |
405 |
3 |
30 |
12-25 |
450 |
420 |
1800 |
PN2.5MPa
|
DN |
D |
D1 |
D2 |
D3 |
f |
b |
n-d |
L |
H |
W |
|
15 |
13 |
45 |
65 |
95 |
2 |
16 |
4-14 |
130 |
75 |
130 |
|
20 |
19 |
55 |
75 |
105 |
2 |
14 |
4-14 |
140 |
84 |
170 |
|
25 |
25 |
65 |
85 |
115 |
2 |
14 |
4-14 |
150 |
90 |
170 |
|
32 |
32 |
78 |
100 |
135 |
2 |
16 |
4-18 |
165 |
107 |
200 |
|
40 |
38 |
85 |
11O |
145 |
3 |
16 |
4-18 |
180 |
127 |
250 |
|
50 |
51 |
100 |
125 |
160 |
3 |
20 |
4-18 |
200 |
140 |
250 |
|
65 |
64 |
120 |
145 |
180 |
3 |
22 |
8-18 |
220 |
164 |
350 |
|
80 |
76 |
135 |
160 |
195 |
3 |
22 |
8-18 |
250 |
177 |
350 |
|
100 |
102 |
160 |
190 |
230 |
3 |
24 |
8-23 |
280 |
206 |
420 |
|
125 |
127 |
188 |
220 |
270 |
3 |
28 |
8-25 |
320 |
292 |
700 |
|
150 |
152 |
218 |
250 |
300 |
3 |
30 |
8-25 |
360 |
320 |
1000 |
|
200 |
203 |
278 |
310 |
360 |
3 |
34 |
12-25 |
400 |
365 |
1300 |
|
250 |
254 |
332 |
370 |
425 |
3 |
36 |
12-30 |
450 |
420 |
1800 |
