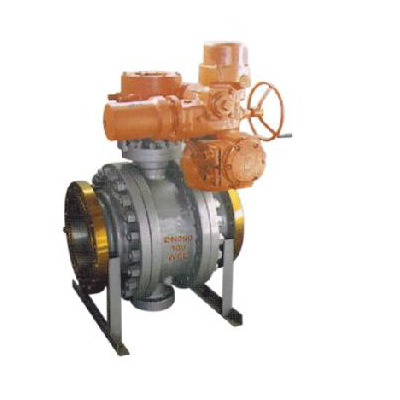

电动法兰固定球阀Q947F/Y

电动法兰固定球阀Q947F/Y

产品结构及用途

两分式和三段式固定球阀又称测装分体式球阀，将阀体沿与阀门通道轴线相垂直的截面分为不对称的左右两半，它在管道上主要用于切断、分配和改变介质流动方向。它的枢轴结构保证了准确的球体位置。标准阀座采用弹簧结构，将阀盖推向球体，保证了良好的低压密封性能。该球阀阀前、阀后阀座都能密封，即所谓双向密封特性，利用自带的排放阀，阀体中腔可向外排放。枢轴采用防吹出保护结构，低摩擦系数的轴承等。具有性能优异，可靠性高，用途广泛，价格合理等优点。适用于：化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。

·主要性能规范

试验压力（Mpa)	公称压力（Mpa)					压力级（Class)					JIS(MPa)
试验压力（Mpa)	1.6	2.5	4.0	6.4	10.0	150	300	400	600	900	10K	20K
强度试验	2.4	3.8	6.0	9.6	15.0	3.1	7.8	10.2	15.3	23.1	2.4	3.8
密封试验	1.8	2.8	4.4	7.0	11.0	2.2	5.6	7.5	11.2	16.8	1.5	2.8
气密试验	0.5-0.7
工作温度	PTEE≤150℃ PPL E≤300℃ 碳纤≤350℃
适用介质	C：水、油、蒸气 P：硝酸类（温度≤200℃ ） R：醋酸类（温度≤200℃ ）

·主要零件材质

零件名称	材料
材料代号	Ｃ	Ｌ	Ｐ	Ｒ
阀体　阀盖	WCB	ZGOOCr17Ni14Mo2(CF3M)	ZG1Cr18Ni9Ti(CF8)	ZG1Cr18Ni12Mo2Ti(CF8M)
球体	2Cr13	ZGOOCr17Ni14Mo2(CF3M)	ZG1Cr18Ni9Ti(CF8)	ZG1Cr18Ni12Mo2Ti(CF8M)
阀杆	2Cr13	316L	1Cr18Ni9Ti(304)	1Cr18Ni12Mo2Ti(316)
阀座密封面	PTFE、碳素纤维＋PTFE、对位聚苯
螺柱　螺母	35 35CrMoA(B7) 45(2H)	2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431)
填料	Ｖ型PTFE、柔性石墨

·主要外形尺寸

公称压力（MPa)	公称通径	L	D	D1	D2	D6	b	f/f1	z-φd	H(mm)				重量（kg)
公称压力（MPa)	mm	mm	D	D1	D2	D6	b	f/f1	z-φd	Q47	Q347	Q647	Q947	Q47	Q347	Q647	Q947	Q67	Q367	Q667	Q967
1.6	100	229	215	180	155	-	20		8-18	178		416	470	45		78	85	40		73	80
	125	356	245	210	185	-	22		8-18	152		542	520	58		107	120	50		100	110
	150	394	280	240	210	-	24		8-23		205	572	538		117	145	180		100	130	160
	200	457	335	295	265	-	26		12-23		398	736	580		185	220	245		155	200	220
	250	533	405	355	320	-	30		12-25		495	890	637		245	280	300		215	255	280
	300	610	460	410	375	-	30		12-25		580	910	683		395	450	445		345	415	400
	350	686	520	470	435	-	34		16-25		625	1020	796		516	570	585		500	520	540
	400	762	580	525	485	-	36		16-30		720	1080	842		756	920	860		700	920	805
	450	864	640	585	545	-	40		20-30		770	1120	874		958	1140	1075		900	1140	1010
	500	914	705	650	608	-	44		20-34		840	1150	904		1200	1360	1310		1100	1360	1240
	600	1067	840	770	718	-	48		20-41		1050	1210	1120		1500	1620	1450		1400	1620	1360
	700	1245	910	840	788	-	50		24-41		1100	1300	1218		1800	1930	1810		1680	1930	1710
	800	1397	-	-	-	-	-		-		1150	1460	1328		2100	2250	2010		1980	2250	1910

2.5	100	305	230	190	160	-	24	8-23	178		416	470	50		85	100	50		80	90
	125	381	270	220	188	-	28	8-25	252		542	520	65		115	135	65		110	130
	150	403	300	250	218	-	30	8-25		205	572	538		125	165	195		110	150	180
	200	502	360	310	278	-	34	12-25		398	736	580		195	240	265		175	220	245
	250	568	425	370	332	-	36	12-30		495	890	637		265	300	320		240	275	295
	300	648	485	430	390	-	40	16-30		580	910	684		415	475	460		385	445	430
	350	762	550	490	448	-	44	16-34		625	1020	796		535	590	595		490	545	550
	400	838	610	550	505	-	48	19-34		720	1080	842		885	945	880		830	890	825
	450	914	660	600	555	-	50	20-34		770	1120	874		985	1160	1095		920	1100	1035
	500	991	730	660	610	-	52	20-41		840	1150	904		1230	1380	1340		1160	1310	1270
	600	1143	840	770	718	-	56	20-41		1050	1210	1120		1520	1640	1470		1430	1950	1380
	700	1245	955	875	815	-	60	24-48		1100	1300	1218		1825	1950	1830		1725	1850	1730
	800	1397	-	-	-	-	-	-		1150	1460	1328		2130	2270	2030		2010	2160	1920

4.0	100	305	230	190	160	150	24	8-23	178		416	470	55		90	110	80		85	105
	125	381	270	220	188	176	28	8-25	252		542	520	80		120	145	75		115	140
	150	403	300	250	218	204	30	8-25		205	572	538		140	170	205		125	155	190
	200	502	375	320	282	260	38	12-30		398	736	580		220	250	275		200	230	255
	250	568	445	385	345	313	42	12-34		495	890	637		365	310	335		340	295	310
	300	648	510	450	408	364	46	16-34		580	910	684		530	485	475		500	455	445
	350	762	570	510	465	422	52	16-34		625	1020	796		740	600	600		695	555	545
	400	838	655	585	535	474	58	16-41		720	1080	842		900	955	895		845	900	840
	450	914	680	610	560	524	60	20-41		770	1120	874		1170	1250	1105		1105	1195	1045
	500	991	755	670	612	576	62	20-48		840	1150	904		1340	1550	1360		1270	1480	1290
	600	1143	890	795	730	678	62	20-54		1050	1210	1120		1580	1740	1495		1480	1680	1405
	700	1245	995	900	835	768	68	24-54		110	1300	1218		1885	2000	1850		1785	1900	1750
	800	1397	-	-	-	-	-	-		1150	1460	1328		2190	2310	2050		2070		1930

·主要外形尺寸

公称压力（MPa)	公称通径	L	D	D1	D2	D6	b	f/f1	z-φd	H(mm)				重量（kg)
公称压力（MPa)	mm	mm	D	D1	D2	D6	b	f/f1	z-φd	Q47	Q347	Q647	Q947	Q47	Q347	Q647	Q947	Q67	Q367	Q667	Q967
6.4	50	216	250	200	168	150	32	3/4	4-23	105		360	380	16		33	50
	65	241	295	240	202	176	36		8-23	140		380	425	28		45	68
	80	283	340	280	240	204	38		8-23	150		450	435	36		55	80
	100	305	405	345	30	260	44	3/4.5	8-25	175		480	455	66		81	110
	125	381	470	400	352	313	48		8-30	250		645	525	98	110	120	140
	150	403	530	460	412	364	54		8-34	270	365	665	555	120	150	175	170	120	150	175	170
	200	502	595	525	475	422	60		12-34		395	735	595		280	240	220		280	240	220
	250	568	670	585	525	474	66	4/4.5	12-41		445	7920	705		320	280	290		320	280	290
	300	648	800	705	640	576	70		16-41		515	870	730		480	540	500		480	540	500
	350	762	930	820	750	678	76		16-41		550	1020	785		640	760	710		640	760	710
	400	838	-	-	-	-	-		16-48		615	1080	765		870	980	1030		870	980	1030

10.0	50	292	195	145	112	88	28	3/4	4-25	160		360	380	25		60	65
	65	330	220	170	138	110	32		8-25	180		380	425	35		70	95
	80	356	230	180	148	121	34		8-25	200		450	435	50		125	120
	100	432	265	210	172	150	38	3/4.5	8-30	240		480	435	76		175	170
	125	508	310	250	210	176	42		8-34	280	320	645	525	98	130	230	220
	150	559	350	290	250	204	46		12-34		365	665	555		150	260	250	150	260	250
	200	660	430	360	312	260	54		12-41		395	735	595		350	4580	630	350	450	630
	250	787	500	430	382	313	60	4/4.5	12-41		445	790	705		580	590	640	580	590	640
	300	838	585	500	442	364	70		16-48		515	870	730		790	920	970	790	920	970
	350	889	655	560	498	422	76		16-54		550	1020	785		980	1100	1130	980	1100	1130
	400	991	715	620	558	474	82		16-54		615	1080	865		1200	1540	1520	1200	1540	1520

16.0	50	368	-	-	-	-	-	-	-	160		380	400	37		80	85					80	85
	65	419	-	-	-	-	-	-	-	180		395	440	52		120	125					120	125
	80	381	-	-	-	-	-	-	-	240		480	465	78		155	160					155	160
	100	457	-	-	-	-	-	-	-	260	290	535	510	110	160	195	210				160	195	210
	125	559	-	-	-	-	-	-	-		340	670	550		190	250	270				190	250	270
	150	610	-	-	-	-	-	-	-		385	705	580		220	480	350	220	480	350	220	480	350	220	480	350
	200	737	-	-	-	-	-	-	-		430	750	610		450	620	580	450	620	580	450	620	580	450	620	580
	250	838	-	-	-	-	-	-	-		475	820	735		760	960	870	760	960	870	760	960	870	760	960	870
	300	965	-	-	-	-	-	-	-		530	900	760		1050	138	1350	1050	138	1350	1050	138	1350	1050	138	1350

公司提供定制，加工，解决方案。

产品技术参数
品牌：	拓诚
适用范围：	化工,石油,制药,制药,轻工,水处理,冶金,纺织,电力,钢铁
性能：	高效
适用对象：	空气,水,油
滤芯形式：	折叠滤芯
