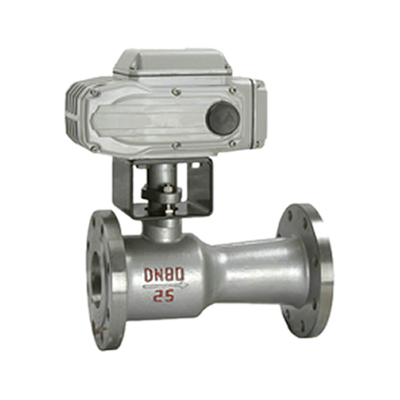

本球阀采用最新型的一体式结构，比分体式球阀中部减少泄漏点并且阀杆采用倒装双密封，完全避免泄漏。本公司生产的多种结构长度的球阀可替代闸阀（QZ41PPL/QZ41F-16C/P）、排污阀（QP41PPL/QP41F-16C/P）、柱塞阀（QU41PPL/QU41F-16C/P）、截止阀（QJ41PPL/QJ41F-16C/P）使用，便于原管道更换安装。本阀适用于温度：≦350℃（PPL高温密封面）或≦180℃（PTFE、F46密封面），适用于压力：1.0-4.0Mpa的水、蒸汽、油品、硝酸类、醋酸类等流体介质中。广泛应用于食品、环保、轻工、石油、造纸、化工、电力等行业的自动化流体控制系统中。执行器采用自主设计的森品牌精小型电动执行器，质量可靠，整体重量轻，价格为同行业电动球阀的1/3，是国家建设部自动化流体控制领域重点推荐产品。
二、Q941PPL-16C/P/Q941F-16C/P电动一体式球阀相关技术参数和性能：
|
SP系列精小型电动执行机构技术参数 |
阀 体 参 数 |
||
|
电 源 |
AC110、220、380V/DC24 |
公称通径 |
DN15～200mm |
|
输出力矩 |
50N·M～2000N·M |
公称压力 |
PN1.6、2.5MPa |
|
任选功能 |
开关型、无源触点型、阀位信号反馈型、智能调节型等 |
阀轴材质 |
碳素钢、304/316不锈钢 |
|
动作范围 |
0～90°、0～360° |
阀体材质 |
铸铁、铸钢、304/316不锈钢等 |
|
动作时间 |
9秒/15秒/30秒/60秒 |
球芯材质 |
304/316/316L不锈钢 |
|
环境温度 |
-30°～80° |
阀座密封 |
高强度耐磨碳结石墨（M）、PPL等 |
|
手动操作 |
附带手柄操作 |
温 度 |
M≤300℃、PPL≤350℃ |
|
保护装置 |
带过热保护及过载保护 |
适用介质 |
水、石油、导热油、蒸汽、浆料、强氧化性介质等 |
|
防护等级 |
IP-67(防爆外壳:ExdⅡ BT4) |
||
|
输入信号 |
输入信号4-20mA，1-5V，0-10V；输出信号:4-20mA，1-5V，0-10V |
特 点 |
耐高温、一体化结构、阻力小、多种长度 |
三、Q941PPL-16C/P/Q941F-16C/P电动一体式球阀外形尺寸（单位：mm）:
|
公称通径DN |
L |
L1 |
H |
D |
D1 |
执行器型号 |
|
压力 |
1.6/2.5 |
1.6/2.5 |
1.6/2.5 |
1.6/2.5 |
1.6/2.5 |
|
|
15 |
130 |
155 |
256 |
95 |
65 |
SP-05 |
|
20 |
150 |
155 |
260 |
105 |
75 |
SP-05 |
|
25 |
160 |
155 |
266 |
115 |
86 |
SP-05 |
|
32 |
180 |
155 |
270 |
136 |
100 |
SP-05 |
|
40 |
200 |
208 |
312 |
146 |
110 |
SP-05 |
|
50 |
230 |
208 |
325 |
160 |
125 |
SP-10 |
|
65 |
290 |
208 |
336 |
180 |
145 |
SP-10 |
|
80 |
310 |
256 |
365 |
195 |
160 |
SP-20 |
|
100 |
350 |
256 |
400 |
215/230 |
180/190 |
SP-20 |
|
125 |
400 |
256 |
420 |
245/270 |
210/220 |
SP-30 |
|
150 |
480 |
288 |
440 |
280/300 |
240/250 |
SP-40 |
|
200 |
600 |
288 |
470 |
335/360 |
295/310 |
SP-50 |
