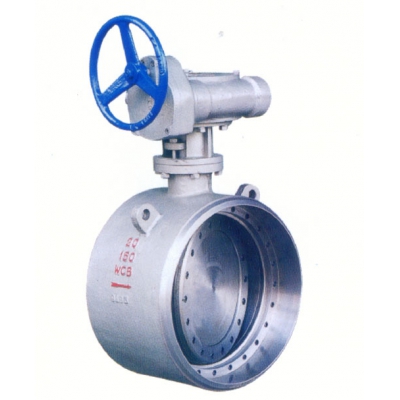

我厂引进能够国外先进技术的基础上，采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀军邮双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。
二、特点
１、采用三偏心蝶阀堪称顶尖过程阀门，此设计使阀门为高温、高压、防火应用中气泡级密封的理想硬密封蝶阀。
２、由于采用焊接结构，使阀门与管道平面达到永久性的零泄漏。
３、此阀无法兰，对管道和保温包扎带来了很大的方便和美观。
三、主要技术参数
|
公称通径DN（mm) |
DN（100～1200）mm、in4～48 |
|
公称压力PN（MPa) |
强度试验(1.5×PN)密封试验(1.1×PN) |
|
适用温度 |
碳钢：-29℃～425℃ 不锈钢：-40℃～650℃ |
|
适用介质 |
水、蒸汽、热水、油品 |
|
驱动方式 |
蜗轮传动、电动、气动、液动 |
|
压力等级 |
ANSI 150Lb磅级/PN25 |
|
焊接标准 |
GB12224、ANSI B16、25、DIN2559 |
四、主要零部件材料
|
零件名称 |
材料 |
|
阀体 |
碳钢、不锈钢、铬铝钢 |
|
蝶板 |
碳钢、合金钢、不锈钢 |
|
阀座 |
3不锈钢、钴基硬质合金 |
|
轴套 |
不锈钢 |
|
阀杆 |
不锈钢、特殊材料 |
|
填料 |
柔性石墨 |
五、D363H/663H/963H/-10/16/25/40/C、P、R对悍式硬密封蝶阀连接尺寸
|
公称通径 |
主要尺寸 |
公称通径 |
主要尺寸 |
||||||
|
in |
DN(mm) |
L |
H1 |
H |
in |
DN(mm) |
L |
H1 |
H |
|
4 |
100 |
190 |
270 |
370 |
18 |
450 |
330 |
535 |
820 |
|
5 |
125 |
200 |
295 |
390 |
20 |
500 |
350 |
560 |
900 |
|
6 |
150 |
210 |
308 |
416 |
24 |
600 |
390 |
630 |
980 |
|
8 |
200 |
230 |
370 |
530 |
28 |
700 |
430 |
670 |
1100 |
|
10 |
250 |
250 |
450 |
580 |
32 |
800 |
470 |
800 |
1300 |
|
12 |
300 |
270 |
465 |
630 |
36 |
900 |
510 |
850 |
1370 |
|
14 |
350 |
290 |
475 |
595 |
40 |
1000 |
550 |
880 |
1480 |
|
16 |
400 |
310 |
505 |
755 |
48 |
1200 |
630 |
1000 |
1690 |
