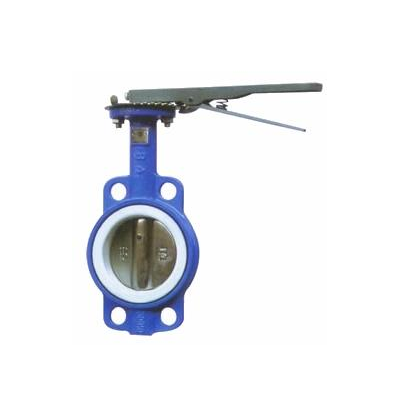

名称：衬氟蝶阀 对夹衬佛蝶阀 软密封衬氟蝶阀
型号：D71F-6 D71F-10 D71F-16
D71F-6C D71F-10C D71F-16C
D71F-6P D71F-10P D71F-16P
D71F-6R D71F-10R D71F-16R
D71F-6RL D71F-10RL D71F-16RL
产品特点：
1、小型轻便、容易维修、并可在任意位置安装；
2、结构简单、开启迅速；
3、寿命长，启闭次数多；
4、双向密封试验泄漏为零；
5、流量特性趋于直线调节性能好；
采用标准：
|
制造标准 |
GB12238-89 |
法兰标准 |
GB/T17241 |
|
结构长度标准 |
GB12221-89 |
检验标准 |
GB/T13927-92 |
主要性能规范：
|
型号 |
公称压力 |
壳体试验压力 |
密封试验压力 |
工作温度 |
适用介质 |
||||||||||||
|
0.6 |
0.9 |
0.66 |
≤80℃ |
水、油品 |
主要零件材料：
|
零件名称 |
阀体、蝶板 |
阀杆 |
密封圈 |
填料 |
|
材料 |
灰铸铁 |
中碳钢 |
丁睛橡胶 |
柔性石墨 |
主要连接尺寸
|
公称 |
主要尺寸 |
法兰尺寸和螺栓规格 |
|||||||
|
0.6MPa |
1.0MPa |
1.6MPa |
|||||||
|
L |
H1 |
H2 |
D1 |
n-φM |
D1 |
n-φM |
D1 |
n-φM |
|
|
50 |
43 |
80 |
160 |
110 |
4-φ14 |
120 |
4-φ18 |
125 |
4-φ18 |
|
65 |
46 |
88 |
175 |
130 |
4-φ14 |
136 |
4-φ18 |
145 |
4-φ18 |
|
80 |
46 |
96 |
180 |
150 |
4-φ118 |
160 |
4-φ18 |
160 |
4-φ18 |
|
100 |
52 |
114 |
200 |
170 |
4-φ18 |
185 |
4-φ18 |
180 |
4-φ18 |
|
125 |
56 |
128 |
213 |
200 |
4-φ18 |
215 |
4-φ18 |
210 |
4-φ18 |
|
150 |
56 |
140 |
225 |
225 |
4-φ18 |
238 |
4-φ22 |
240 |
4-φ22 |
|
200 |
60 |
175 |
260 |
280 |
4-φ18 |
295 |
4-φ22 |
295 |
4-φ22 |
|
250 |
68 |
202 |
290 |
335 |
4-φ18 |
357 |
4-φ22 |
355 |
4-φ26 |
|
300 |
78 |
242 |
330 |
395 |
4-φ22 |
407 |
4-φ22 |
410 |
4-φ26 |
|
350 |
78 |
266 |
360 |
445 |
4-φ22 |
467 |
4-φ22 |
470 |
4-φ30 |
|
400 |
102 |
298 |
390 |
495 |
4-φ22 |
515 |
4-φ26 |
525 |
4-φ33 |
|
450 |
114 |
315 |
410 |
550 |
4-φ22 |
565 |
4-φ26 |
585 |
4-φ36 |
|
500 |
127 |
348 |
430 |
600 |
4-φ22 |
620 |
4-M24 |
650 |
4-M30 |
|
600 |
154 |
400 |
490 |
705 |
4-φ26 |
725 |
4-M27 |
770 |
4-M33 |
|
700 |
165 |
520 |
550 |
810 |
4-φ26 |
840 |
4-M27 |
840 |
4-M33 |
|
800 |
190 |
591 |
610 |
920 |
4-φ30 |
950 |
4-M30 |
950 |
4-M36 |
|
900 |
216 |
660 |
680 |
1020 |
4-M27 |
1050 |
4-M30 |
1050 |
4-M36 |
|
1000 |
254 |
670 |
835 |
1120 |
4-M27 |
1160 |
4-M33 |
1170 |
4-M39 |
|
1200 |
|
780 |
|
1340 |
4-M30 |
1380 |
4-M36 |
1390 |
4-M45 |
|
1400 |
|
|
|
1560 |
4-M33 |
1590 |
4-M39 |
1590 |
4-M45 |
|
1600 |
|
|
|
1760 |
4-M33 |
1820 |
4-M45 |
1820 |
4-M52 |
注：可根据ANSI、JIS、DIN标准及非标尺寸生产
