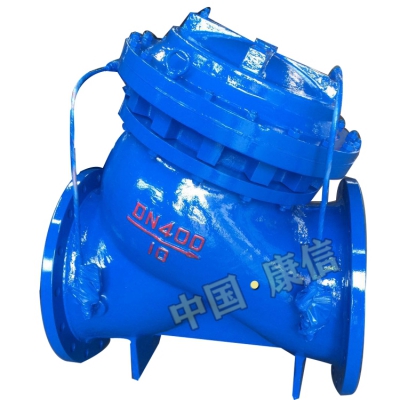

产品型号：JD745X
名称：多功能水泵控制阀、多功能水泵控制阀说明书，多功能水控阀价格批发，多功能水泵控制阀厂家，瓯北多功能水泵控制阀，JD745X-64C DN600水泵控制阀
公称通径：DN50~DN1000
公称压力：1.0~4.0Mpa
适用介质：水、油品
适用温度：0~80℃
连接形式：法兰
材质：铸铁，铸钢，球磨铸铁，不锈钢
JD745X多功能水泵控制阀特点多功能水泵控制阀同时具有闸阀、逆止阀和水锤消除器三种阀件，这三种阀件在水泵运行中分别起着不同的作用。
多功能水泵控制阀由主阀和调节阀及接管系统组成，阀体采用直流式阀体，主阀控制室为膜片和活塞式的双室结构，控制室比一般水力控制阀增加了一个，增加了对主阀的控制功能，实现了对水泵出口的缓慢开启，全开、缓闭、截止等功能，实现了一个阀门、一次调节对水泵出口的多功能控制。为了实现水泵运行的自动化、简化管理，减轻劳动，提高可靠性，人们用水利阀门和电动阀门取代了手动阀门，对单体阀门进行多项技术改进，出现了缓开缓闭逆止阀、缓动启闭水力阀门、自动缓闭闸阀、双速自闭阀等新型阀门。
JD745X多功能水泵控制阀产品简介
JD745X隔膜式多功能水泵控制阀是安装在高层建筑上给水系统以及其他给水系统的水泵出口处，防止介质倒流，水锤及水击现象的智能型阀门。该阀兼具电动阀、逆止阀、水锤消除器三种功能的阀门，可有效地保护供水系统的安全可靠性，并将缓开、缓闭消除水锤的技术原理一体化，防止开泵水锤和停泵水锤的产生。只需操作水泵电机启闭按钮，阀门即可按照水泵操作规程自动实现启闭，流量大，压力损失小，隔膜式适用于600口径一下的阀门。
JD745X多功能水泵控制阀产品的特点
消除水锤效果好，缓开、缓闭，有效保护水泵及管网的安全可靠性。
操作方便，无需阀门在另配电装，阀门按水泵开启，停止自动完成控制功能。
阀门采用全通道，直流式，流线型设计，水头损失小，节能效果好！
JD745X多功能水泵控制阀主要零件
阀体，阀盖：铸钢、铸铁、球磨
密封O型圈：丁晴橡胶
弹簧：50CrvA
阀杆：2CR13
膜片：丁晴橡胶
调节阀，球阀：铜合金
过滤器：不锈钢
JD745X多功能水泵控制阀产品技术参数
|
公称压力Mpa |
壳体实验压力Mpa |
密封实验压力Mpa |
适用介质 |
适用温度 |
|
1.0 |
1.5 |
1.1 |
水 |
0~80℃ |
|
1.6 |
2.4 |
1.76 |
||
|
2.5 |
3.75 |
2.75 |
JD745X多功能水泵控制阀连接尺寸
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
|
L |
205 |
220 |
245 |
290 |
400 |
425 |
457 |
535 |
610 |
660 |
692 |
750 |
865 |
1000 |
1030 |
1130 |
1130 |
1250 |
|
H |
30 |
337 |
467 |
520 |
481 |
580 |
640 |
778 |
889 |
1010 |
1037 |
1264 |
1294 |
1324 |
1600 |
1750 |
1900 |
2100 |
