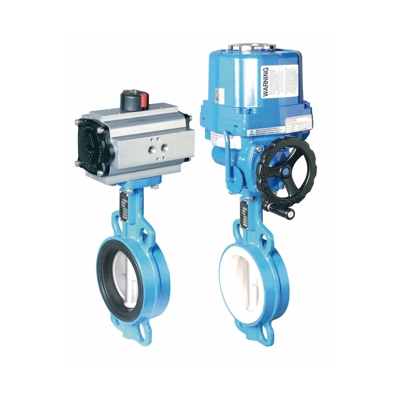

蝶阀是工业管道中应用最为常用的阀门品种之一。蝶阀体积小、用料少、重量轻、口径越大相对其他阀更经济实惠。气动执行器旋转90°即可快速启闭，操作简单。同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，当开启度在大约15°至70°之间时，又能进行灵敏的流量控制，因此大口径的流量调节，蝶阀具有较大的优势。不适用于有颗粒和温度偏高的工艺介质中。
■密封阀座水线条设计，阀板密封面平面设计，彻底避免气动阀因长时间不开而造成的卡位现象
■阀板上下中孔处，采用球型摩擦面设计，扭矩更小，密封性更好
■阀座无靠背设计，扭矩更轻，也方便用户自行更换阀座
■法兰对夹孔连接适用多种标准
◇参数
|
空气驱动 |
5~7bar(可带手轮) |
|
公称通经 |
50-1200mm(可定做25、32、40) |
|
公称压力 |
1.0~2.5MPa |
|
适用温度 |
EPDM:-29~+120℃ FPM: -29~+120℃ |
|
EPT:-20~+140℃ CR: -29~+80℃ |
|
|
NBR:-29~+80℃ SI-29~+200℃ |
|
|
连接方式 |
法兰、对夹 |
|
阀结构 |
A型、LT型 |
|
阀体材质 |
316L、316、304、304L、WCB、QT、HT |
|
阀板材质 |
316L、316、304L、QT*、WCB、B148、QT+Nylon11、CE3MN |
|
阀座材质 |
EPDM、NBR、EPT、FPM、CR、SI |
|
适用介质 |
水及液体类介质 |
|
可选附件 |
限位开关、定位器、电磁阀、减压阀 |
