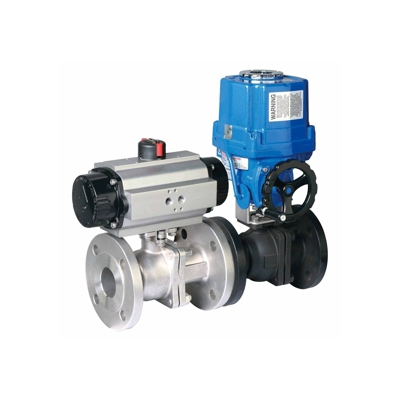

球阀的球体具有旋转的90度动作，球有圆形通孔通过轴线，当球旋转90度时，在进、出口处应全部呈现球面，从而截断流动，反之既呈现通孔，使介质通过。全通径的球体内腔为介质提供了阻力很小、直通的流道。气动执行器快速旋转90度的就能使球阀瞬间关闭严密，执行器与阀体的直接连接减少了发生故障的机率。法兰连接的管路能保持良好密封性能，便于维修更换，便于管路的封闭。
■防火、防静电设计
■阀杆防爆出装置
■阀球上设计有压力平衡孔
■双层阀杆填料与对压碟型弹片装置
◇参数
|
空气驱动 |
5~7bar(可带手轮) |
|
公称通经 |
15-250mm |
|
公称压力 |
1.6~4.0MPa |
|
适用温度 |
PTFE、TFM:-29~+178℃ |
|
EK:-29~+250℃ |
|
|
BODY、STL:-40~+425℃ |
|
|
连接方式 |
法兰 |
|
阀结构 |
两块式 |
|
阀体材质 |
316L、316、304、304L、WCB、CE3MN |
|
阀芯材质 |
316L、316、304、304L、CE3MN |
|
密封材质 |
PTFE、TFM、EK、BODY、STL |
|
适用介质 |
气体、水及油类 |
|
可选附件 |
限位开关、定位器、电磁阀、减压阀 |
