中效空气过滤器改进方法
1、过滤材料的选择
尼龙是一种复合的化纤有机材料，其亲水性不强，遇水后，灰尘会很快脱落，离水后自然晾干，水会很快脱掉。漂洗用一般高压水枪就能直接清洗，不需要用洗涤剂，是一种便于清洗的材料。由于其表面光洁度高，灰尘颗粒容易脱落，是一种理想的空气过滤材料。
2、过滤层结构
外层为不锈钢网，为质软的过滤材料提供支撑，同时具有防腐蚀效果。内为四层尼龙储叶间空调中效空气过滤器的改进网状结构，过滤精度≤5μm，过滤效率>40%，满足GB/T14295-93规定和欧洲标准G3要求。为增大过滤面积，其过滤层折弯设计。
3、过滤器结构的设计

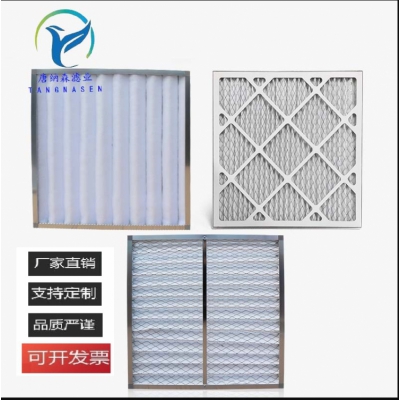

过滤器设计为板式结构，设计安装尺寸为595×595×30和595×255×30两种规格，满足不同空调箱横断面积的调整。其结构：边框选用厚度为1.5mm的不锈U型钢，耐腐蚀，板式厚度为30mm，过滤材料破浪折弯，扩大过滤面积，每块过滤器有效过滤面积为0.36m2。初阻力40Pa左右。拆除原中效过滤器，利用原有的过滤器安装框架，框架尺寸设计为600×600和600×300两种结构，利于分别安装595×595×30和595×255×30两种规格的板式过滤器，安装采用拼装方式，拆卸方便。如图3所示为改进后改造后储叶间空调空气过滤流通断面，空调箱过流面为2.1m×1.8m过流断面，安装9大3小共12板式过滤器。
过滤原理
1. 拦截 空气中的尘埃粒子，随气流作惯性运动或无规则布朗运动或受某种场力的作用而移动，当微粒运动撞到其它物体，物体间存在的范德华力（是分子与分子、分子团与分子团之间的力）使微粒粘到纤维表面。进入过滤介质的尘埃有较多撞击介质的机会，撞上介质就会被粘住。较小的粉尘相互碰撞会相互粘结形成较大颗粒而沉降，空气中粉尘的颗粒浓度相对稳定。室内及墙壁的退色就因为这原因。 把纤维过滤器像筛子一样看待是错误的。
2. 惯性和扩散 颗粒粉尘在气流中作惯性运动，当遇到排列杂乱的纤维时，气流改变方向，粒因惯性偏离方向，撞到纤维上而被粘结。粒子越大越容易撞击，效果越好。 小颗粒粉尘作无规则的布朗运动。颗粒越小，无规则运动越剧烈，撞击障碍物的机会越多，过滤效果也会越好。空气中小于0.1微米的颗粒主要作布朗运动，粒子小,过滤效果好。大于0.3微米的粒子主要作惯性运动,粒子越大效率越高。扩散和惯性都不明显得粒子最难过滤掉。测量高效过滤器性能时，人们 经常规定测量最难测量的粉尘效率值。
| 级别 | 尺寸 | 袋数 | 过滤面积m² | 额定风量m³/h | 初阻力pa | ||
| 高度mm | 宽度mm | 深度mm | |||||
| G3 | 287 | 592 | 550 | 3 | 1.86 | 1700 | 15 |
| 490 | 592 | 550 | 5 | 3012 | 2800 | 15 | |
| 592 | 592 | 550 | 6 | 3.78 | 2400 | 15 | |
| G4 | 287 | 592 | 600 | 3 | 2.12 | 2250 | 45 |
| 490 | 592 | 600 | 5 | 3.66 | 3650 | 45 | |
| 592 | 592 | 600 | 6 | 4.4 | 4250 | 45 | |
| F5 | 287 | 592 | 600 | 3 | 2.12 | 1750 | 60 |
| 490 | 592 | 600 | 5 | 3.66 | 2850 | 60 | |
| 582 | 592 | 600 | 6 | 4.4 | 3400 | 60 | |
