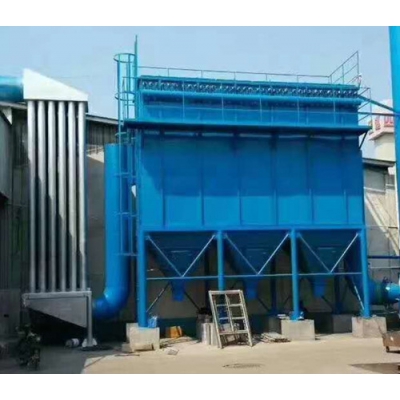

炼钢电炉除尘器主要由袋室(箱体)、灰斗、清洁气体室、滤袋及骨架、脉冲喷吹系统、进出风箱、出风阀、卸灰阀、支架以及楼梯平台等组成。
1、箱体：该离线低压脉冲袋式除尘器一改常规的现场板式拼装结构为单之箱体现场组合式，既大大减少了现场安装工作量，又可有效地保证设备整机质量。中箱体下部的进风处设有截挡装置，含尘气体在进风箱内进入灰斗时，粉尘随其速度惯性冲撞挡板后，大部分即落入灰斗，其余少量细粉尘按截挡装置导流方向随气流进入滤袋室过滤。
2、灰斗：灰斗壁板均采用4mm厚钢板焊制，外表均焊有足够强度的角钢为加强筋。灰斗下部还焊有大孔格栅网。检修换袋时可以从上方将滤袋直接放入灰斗，落在板栅网上，然后从灰斗从孔门处即可统一取出，既减轻工人劳动强度，又实现了清洁操作，深受检修人员的欢迎。
3、滤袋：由于电炉烟气含有SO2与水产生会产生具有腐蚀性很强的酸性液体，为了保证过滤性能确保排放标准，除尘器滤袋采用耐酸、碱特性极好的PPS针刺毡，其性能需达到如下指标：
重量：500g/m2
厚度：1.9mm
透气度：10m3/m2/min
断裂强度：径向＞600 N/5×20cm 纬向＞1000 N/5×20cm
连续使用温度：190℃
短时使用温度：220℃
耐酸、碱性：极好
马鞍胶圈中弹簧涨圈材质为65Mn，厚度为0.4mm
滤袋口部缝有弹性涨圈，将其捏成月牙形放入花板孔内，密封、牢固、不脱落，安装检修换袋极为方便。滤袋间有十字形气流通道。便于含尘气体的匀速上升，扩散，达到滤袋负荷均衡，以延长使用寿命。
4、骨架：滤袋支撑骨架采用冷拨钢丝点焊(电阻焊)而成，表面光滑无焊渣、焊痘、无毛刺，再经镀锌处理。
5、清洁气体箱：每个袋室(箱体)的上方均相应连接有一个清洁气体箱，其内部装有多排喷吹管。喷吹管进气端用快装式连接管件固定在壁板上，终端用压板固定在支架上。这种结构型式方便喷气管的安装调整，可确保其喷吹口与滤袋同心以达到完美的喷吹效果。
6、人孔门、检查门：电炉除尘器顶部和灰斗上的人孔检查门均采用快开式结构，工人维修时无需携带工具，即可快快捷地打开和关闭，紧定用的手柄为凸轮式结构，手动拧紧后扳下即可牢固压紧，提起后旋几圈即可打开，极为方便快捷。
7、电磁脉冲阀：本公司生产的电磁脉冲阀，其性能和寿命均达到了国际先进水平。其型式为淹没式，主要技术参数：
膜片使用寿命：＞100万次
适应环境湿度：-35-90℃
喷吹气源压力Mpa
喷吹时间：0.2s
喷吹量：≥500L
工作电源：DC24V 20W
慧阳环保专业制作、安装各种工业除尘设备，对于电炉工况有着丰富的经验和技术，产品根据用户实际工况进行设计和改造，务必适用用户工况，如有除尘器方面的问题，欢迎随时咨询我们。
