Tulsimer®树脂铜回收项目
参考方案
|
需方单位
|
|
|
项目名称
|
铜回收项目
|
|
编写单位
|
科海思技术部
|
|
编写日期
|
2019年07月16日
|
一、 项目信息
铜回收去除项目
设计水量：120吨/天，24小时/天
水质参数:铜含量200mg/L
出水标准：铜含量0.1mg/L以下
建议选用Tulsimer®CH-90Na树脂。
二、 树脂简介

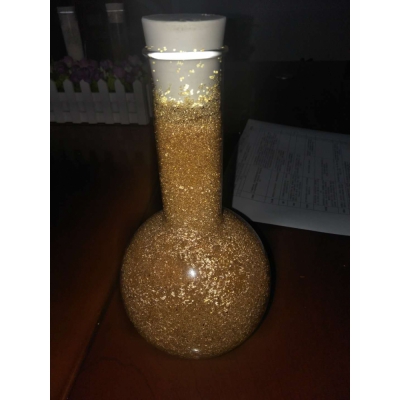

Tulsimer® CH-90 是一款具有亚氨基二乙酸官能基及非常耐久型的巨孔状的选择性螯合型离子交换树脂。
Tulsimer® CH-90 特别适合于阳离子重金属的去除。巨孔状树脂结构确保了离子扩散的优越性，从而给予了高效的完全去除性和再生性能。这种树脂可以从具有较低的PH水中去除金属，并且是最具成本效益的方法。
典型特性（TYPICAL CHARACTERISTICS） ：
型式: 弱酸型阳离子交换树脂
结构: 巨孔状交叉键结聚苯乙烯
官能基 : Iminodiacetic
物理型式: 含水球状
离子型式: 钠
粒径分布: 16-50
粒径大小: 0.3-1.2 mm
总交换容量: 2.0 meq/ml (H+)
膨胀系数 : H+ → Na+ 20%
含水份: 45-50%
pH 作范围: 0-14
溶解率: 不溶解于任何溶剂
逆洗沉降密度: 0.72-0.79 g/ml
操作条件特性（TYPICAL OPERATING CONDITIONS）：
最大操作温度/ Max .Operating Temperature : 80 ℃
流速/ Service flow : 10–30 BV/hr
逆洗膨胀空间/Backwash expansion space : 50 to 70%
逆洗流速/ Backwash expansion flow : 8-10 BV/hr
再生 / Regeneratio酸浓度/ Concentration of acid : 5-8%
流速/ Flow rate : 3–4 BV/hr
再生酸药剂量/ Regeneration quantity:150-200 g/lit of HCl 200-250g/lit of H2SO4
慢洗流速/ Rinse flow rate : 3–4 BV/hr
若需要转成Na离子 / Conversion to sodium form if required
浓度/ Concentration : 2-4%
流速/ Flow : 4 BV/hr
盐药量/ NaOH quantity : 50-150 g/lit
慢洗流速/ Rinse flow rate : 3–4 BV/hr
三、 树脂运行注意事项
1.运行前用纯水冲洗树脂，去除树脂生产过程中残留的杂质。
2.进水前需要对原水进行过滤处理，过滤精度1μm，防止堵塞树脂。
3.原水中油脂含量控制在5ppm以下。
4.原水中不能含有强氧化剂。
5.树脂最适pH为3-4。
6.以及其它影响树脂性能的因素。
四、 参考方案初步设计
1、 流程简介
待处理含铜废水经过滤系统过滤后进入离子交换树脂系统，初步设计CH-90树脂总用量为1500L，采用双级串联，备用一罐的运行方式，单罐装500L，系统简单，效果稳定。
2、 流程简图
注 树脂罐前端过滤系统建议使用：石英砂+活性炭+精密过滤器（1μm精度）。
五、 参考方案计算
|
项目
|
例
|
|
|
设计计算表
|
||
|
水量：120吨/天
|
运行时间：24小时/天
|
|
|
铜含量：200mg/L
|
出水要求：0.1mg/L以下
|
|
|
树脂型号
|
Tulsimer® CH-90
|
|
|
总树脂量
|
1500L
|
|
|
单罐树脂量*3（两级串联，备用一罐）
|
500L
|
|
|
树脂床高度
|
1100mm
|
|
|
树脂罐高度
|
2100mm
|
|
|
树脂罐直径
|
750mm
|
|
|
工作流速
|
10BV/H
|
|
|
使用年限
|
3-5年
|
|
|
再生步骤
|
||
|
再生周期
|
1天左右
|
|
|
再生剂
|
盐酸或硫酸（5%左右）
|
|
|
再生流速
|
4 BV/H
|
|
|
再生时间
|
30分钟（最小）
|
|
|
转型剂
|
氢氧化钠（5%左右）
|
|
|
转型流速
|
4 BV/H
|
|
|
转型时间
|
30分钟（最小）
|
|
|
反洗用水
|
纯水或软水
|
|
|
反洗流速
|
5-10BV/H
|
|
|
反洗时间
|
30分钟左右
|
|
运行成本概算：
98%的硫酸价格按400元/吨算（实际根据业主方使用硫酸价格算）
再生程度：120g硫酸/l树脂（100%硫酸计）
再生1000L树脂所需硫酸：0.12吨
周期内处理水量：约120吨
再生费用：0.12*400=48元
运行成本：48元/120吨=0.4元/吨
片碱价格按3000元/吨算（实际根据业主方使用氢氧化钠价格算）
再生程度：100g氢氧化钠/l树脂（100%氢氧化钠计）
再生1000L树脂所需氢氧化钠：0.1吨
周期内处理水量：约120吨
再生费用：0.1*3000=300元
运行成本：300元/120吨=2.5元/吨
六、 参考设备配置表
|
参考设备配置表（自动系统）
|
|||||||
|
序号
|
产品名称
|
规格型号
|
数量
|
备注
|
|||
|
运行系统
|
|||||||
|
1
|
原水泵
|
Q=8t/h ，H=20-30m
|
2台
|
一用一备
|
|||
|
2
|
过滤系统
|
型号自选
|
1套
|
精度1μm以下
|
|||
|
3
|
树脂罐体
|
Φ=750*2100mm
|
3套
|
两级串联备用一罐
|
|||
|
4
|
流量计
|
0-10m3/h
|
1套
|
||||
|
酸再生系统
|
|||||||
|
5
|
再生药箱
|
2m³，PE
|
1个
|
5%硫酸溶液
|
|||
|
6
|
再生泵
|
Q=3m3/h，H=10-20m
|
1台
|
耐腐蚀
|
|||
|
7
|
流量计
|
0-4m3/h
|
1套
|
||||
|
碱转型系统
|
|||||||
|
8
|
转型药箱
|
2m³，PE
|
1个
|
5%氢氧化钠溶液
|
|||
|
9
|
转型泵
|
Q=3m3/h，H=10-20m
|
1台
|
耐腐蚀
|
|||
|
10
|
流量计
|
0-4m3/h
|
1套
|
||||
|
反洗系统
|
|||||||
|
11
|
反洗泵
|
Q=8m3/h，H=20-30m
|
1台
|
||||
|
12
|
流量计
|
0-10m3/h
|
1套
|
||||
|
自控系统
|
|||||||
|
13
|
自控压力表
|
匹配管径
|
若干个
|
||||
|
14
|
自动阀门
|
匹配管径
|
若干个
|
||||
|
15
|
电线电缆
|
/
|
一批
|
||||
|
16
|
电控柜
|
含电器元件，PLC
|
1套
|
||||
|
17
|
机架及辅件
|
配套
|
一批
|
||||
|
注：以上数据仅供参考，具体数量和尺寸根据现场需要进行实际配置。
|
|||||||
