冷凝器胶球自动在线清洗装置的说明
连云港红盛橡胶制品有限公司是专业和平冷凝器胶球清洗装置,拥有丰富的生产技术经验,得到国家的专业认证许可,是2018年您们选择自动在线胶球清洗装置的首选企业。
冷凝器胶球自动在线清洗装置概述:
中央空调作为宾馆、商场、商务大楼等商业、公共建筑的重要设施,其运行状况不但直接影响企业形象与经营效果,在工业领域中央空调更是满足正常生产或工艺要求不可或缺的设备,但是它是公共建筑中大的耗能设备。在空调系统运行中,冷凝器不可避免发生结垢、腐蚀等问题,这都将导致耗能和维修、运行成本增加,并且缩短冷凝器、压缩机等设备的使用寿命。
传统的清洗方法是采用人工清洗,它不能实现对冷凝器的连续在线清洗,在清洗的间隔内,机组已经额外消耗了大量的能源;或者难以彻底根治冷凝器的腐蚀、结垢问题,同样存在热阻增大,额外耗能弊病。本公司生产的益创牌冷凝器自动在线清洗系统装置无需专人操作,一劳永逸的解决您的问题,并且为您带来极大的经济效益。
冷凝器胶球自动在线清洗装置工作原理:
冷凝器胶球自动在线清洗装置系列冷凝器胶球自动在线清洗装置采用纯物理方法,利用系统自带水泵加压,将清洗胶球从发球器发送到冷凝器中,依靠水流产生的冲刷力和胶球与换热管壁产生的摩擦力擦洗掉换热管内壁的水垢、污垢以及微生物膜。在冷却水出口端通过收球器利用水流力学原理将球回收至发球机,从而完成一次清洗循环。控制器可设置清洗频率或时间,以及随空调主机的开启自动运行功能,实现全自动在线清洗。始终保持冷凝管内壁洁净,从而提高了冷凝器的热交换效率,降低能耗,提高能效,节省能源。
1、对于新系统,在设备正式启用前,必须冲洗,清理干净整个管道系统(包括过滤器),排除安装过程造成系统中的焊渣、铁丝、木片、塑料以及管内锈蚀物等杂质,排尽系统中的黄锈水。施工严格按国标《通风与空调工程施工质量验收规范》GB50243-2002:9.22第4条和9.30.10第3条的相关规定。
2、对于改造的系统,在设备正式启用前,需彻底清理换热管内壁的污垢。对于机械桶刷无法清理掉的污垢,要先采用化学清洗方法,再进行机械捅刷,以保证换热管内壁清洁如新。
3、对于开式冷却水系统,不具备化学水处理的条件,佳的解决方案是前级用机械过滤, 冷却管用胶球动在线清洗装置,运行时要适当提高清洗频率。
4、当过滤器工作一段时间后,过滤器芯内沉淀了一定的杂质,这时压力降增大,流速会下降,需及时清除过滤器芯内的杂质;同时检查过滤网是否有效。
5、非制冷季循环水管内壁产生的锈蚀物,重新开机时要清理检查过滤器,除去杂异物。
安装注意事项:
我公司生产的冷凝器在线清洗装置用于冷水机组冷凝器的清洗,安装在冷水机组的冷却水进出管上,为了使安装后整体美观,运行工况良好,应注意以下事项:
1、 冷凝器在线清洗装置的动力部份采用的是胶球泵,发球机的进出口应尽量减少阻力,发球机收球接口与捕球器接口之间以及发球机发球接口与冷却水进水管之间的连接管路应尽量短,如因安装位置等原因管路过长,应在原来的基础上将管径放大一号。
2、 捕球器安装在冷却水的出水管上,冷却水管所配阀门应这发装在捕球器上端,以方便捕球器的检修,(若为蝶阀,捕球器与蝶阀之间要加装短接以便隔断冷却水后可以拆装捕球器。)
3、 球阀是用来隔断捕球器与冷却水总管的,应安装在所有元器件之前,尽量靠近冷却水管。
4、 安装时配置的DN50(DN65)短接与视镜应水平安装在进出口上,一般视镜安装在入口端,短接安装在出口,视镜和短接尺寸一致,如有需要可以互换,如因安装位置的限制而使视镜需安装在竖直管段上,则需要在进出口都安装配置DN50(DN65)短接。
设计选型注意事项:
1、 冷水机组循环冷却水系统的水质处理设计要求符合国标《工业循环冷却水处理设计规范》GB5005-2007的要求。
2、 设计选型是根据冷水机组制冷量和冷却水出水管径来确定,胶球的大小是根据冷水主机冷凝器换热管内径来决定。
发球机输入电源为交流3×380V/50HZ,功率在1.5KW-5.5KW之间,日消耗功率:<1Kwh。
工作环境温度:0℃~+60℃。
湿度:20-95%
发球机应在四周留出不小于600MM的检修空间。
发球机尽量布置在靠近冷凝器入水口。
3、 冷凝器胶球自动在线清洗装置使用条件:换热管内不能有杂质异物,阻止胶球的通过。水中不应含粒径大于1.5MM的杂质,会造成换热管和收球器的堵塞。为了避免安装过程的焊渣、焊条、金属碎屑、砂石、有机织物以及运行过程产生的冷却塔填料、冷却管中锈蚀物等异物进入冷凝器和蒸发器,设计时需在冷凝器(蒸发器)入水口前设计过滤孔径不大于1.5MM的过滤器,且过滤网有效过滤面积大于连接管道截面积的3倍以上,确保过滤器的水阻合理。
4、 关于冷凝器(蒸发器)入口处建议设计安装手摇刷式过滤器的说明:由于许多冷水机组的机房布置原因,循环水泵出口到冷水机组的入口距离较长,弯管、并联管、支管较多,安装时存在的焊渣、焊烟隐患较多,加之非制冷季系统放水后,管道内壁锈蚀物的脱落;所以尽管水泵入口处安装了合理的过滤器,往往冷水机组冷凝器(蒸发器)换热管内还有较大尺寸异物存在。所以为了避免以上情况发生,考虑经济性、定期清理过滤器内异物的方便性,强烈建议设计安装手摇刷式过滤器。
冷凝器胶球自动在线清洗装置控制系统
内置微电脑控制器,可在线显示并记录运行状态,清洗循环次数,具有RS485接口。
控制清洗球的发出、收回,并根据运行状态调节发球、收球的频率及次数。
另可选配置:端差、清洗球数量及性能的在线显示及记录。
电源:3*380V 50Hz,配电大功率1.5KW-5.5KW,电力消耗小于1KW/天。
评价利益的标准:
1.《采暖通风与空气调节设计规范》中指出:冷凝器温度越低,制冷系数越大,压缩机的耗电量越少,反之,当蒸发温度一定时,冷凝温度每增加1℃,压缩机单位制冷量的耗电功率增加4%。
2.在核对冷水机组冷却水进出口管路上的温度计精确度,以及冷水机组冷凝器冷凝温度的精确的基础上,安装XFLN装置以后:
ü 对于新投入运行的冷水机组:在设计的额定工况及机组电流百分比为100%负荷情况下运行时,小时差△T的增加量不大于0.2℃。
ü 对于在运行的冷水机组:用机械式毛刷捅炮机捅刷换热管内壁后,在设计的额定工况及机组电流百分比为100%负荷情况下运行时,小时差△T的增加量不大于0.2℃。
逆卡诺循环的制冷系数理论计算:
冷水机组运行效率受蒸发温度和冷凝温度的影响,蒸发温度一定时,冷凝温度越高,其运行效率越低。逆卡诺循环是制冷剂在热源温度(Th)及冷源温度(T0)之间以可逆方式完成的制冷循环,由两个定温过程和两个绝热过程组成,如图所示:1-2为制冷剂绝热压缩,温度由T0升高到Th;2-3为制冷剂在Th下定温放热;3-4为制冷剂绝热膨胀,温度由Th下降到T0;4-1为制冷剂在T0下定温吸热。其结果是消耗外功将热从低温热源(T0)移向高温热源(Th)。
冷凝器胶球自动在线清洗装置给用户带来的利益:
1、降低空调机组消耗量10-30%;
2、保持管束持久清洁;
3、治理冷凝器管束腐蚀,延长冷凝器寿命;
4、优化热交换效率;
5、免除冷凝器人工清洗;
6、减少压缩机损耗,延长压缩机。
中央空调冷水机组面临的问题:
1.循环水不断地蒸发浓缩,水流速加快,迫使水含盐量增多,形成水垢;
2.灰尘杂物的浸入而引起水的浊度上升,加快水垢形成速度;
3.设备本身结构及材质因素而产生的沉积物及设备腐蚀;
4.菌藻、微生物滋生。
综合上述多种因素的作用,使冷凝器内壁产生严重的污垢、生物粘泥。污垢对热交换效率影响非常大,进而导致机组耗电剧增,尤其是生物沾泥,虽然非常薄,但对热效换效率的影响却达硬质结垢的十倍左右。而且这些污垢、生物粘泥会缩短冷凝器、压缩机等设备的使用寿命,严重者被迫停机。
传统办法是人工清洗,通过化学水处理与机械清理等办法,不但成本投入之大,且会产生化学腐蚀,不能彻底解决问题。
人工清洗不能实现对冷凝器连续在线的清洗,在清洗完后,只要机器连续运行24小时,冷清器就会重新被污染,效率再度降低,在清洗的间隔内,机组已经额外消耗了大量的能源。因此传统办法无法彻底根治冷凝器的腐蚀、结垢问题,同样存在热阻增大,额外耗能等弊端。
解决方案:
冷凝器胶球在线清洗装置采用在线的连续清洗方法,能够保证机组在运行过程中维持佳的效果。本清洗装置凭借其独到的技术特点及优势,在大型水冷却式中央空调系统领域具有广泛的应用价值,可以为用户带来非常客观的经济效益和社会效益。
冷凝器胶球在线清洗装置的应用范围:
1、中央空调冷水机组;
2、水冷管壳式冷凝器、蒸发器;
3、电厂凝汽器换热机组;
4、所有采用水介质的管壳式换热器。尤其是工业企业,例如钢铁、化工、医药等场合,换热器效率的高低也直接关系到工艺水平或产品质量,因此冷凝器胶球在线清洗装置的使用已成为正常生产的有效保障。
胶球使用方法

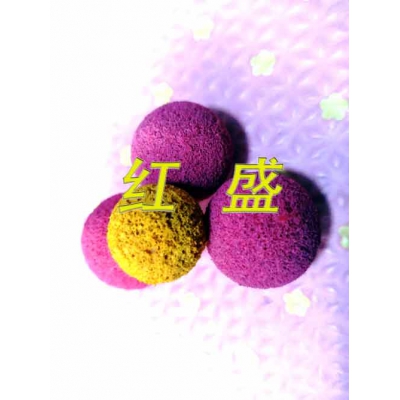

连云港红盛橡胶制品生产直径Φ14 -Φ38MM 橡胶海绵球和金刚砂海绵球,它具有质地柔软、弹性适中、耐磨性强、吸水性好、除垢性能好等优点,是当今冲洗汽轮机凝结铜管除垢的能手,结硬垢时可采用金刚砂球冲洗, 目前该产品已畅销全国发电、化工、冶金等领域并深受欢迎,并成为这些行业不可缺少的生产工具,同时也是这些行业节约能源、降低劳动强度、提高设备利用率的必备用品。产品质量通过实验,在80摄氏度水中浸泡一周,其膨胀系数为 0.5 -1MM ,在淡水、海水中均可使用。
