喷淋洗涤塔内填料层作为气液两相间接触构件的传质设备。填料塔底部装有填料支承板，填料以乱堆方式放置在支承板上。填料的上方安装填料压板，以防被上升气流吹动。喷淋塔喷淋液从塔顶经液体分布器喷淋到填料上，并沿填料表面流下。气体从塔底送入，经气体分布装置分布后，与液体呈逆流连续通过填料层的空隙，在填料表面上，气液两相密切接触进行传质。 当液体沿填料层向下流动时，有时会出现壁流现象，壁流效应造成气液两相在填料层中分布不均，从而使传质效率下降。因此，喷淋塔内的填料层分为两段，中间设置再分布装置，经重新分布后喷淋到下层填料上。

工作原理 当其有一定进气速度的含尘气体经进气管进入后，冲击水层并改变了气体的运动方向，而尘粒由于惯性则继续按原方向运动，其中大部分尘粒与水粘附后便停留在水中，在冲击水浴后，有一部分尘粒随气体运动，与冲击水雾并与循环喷淋水相结合，在废气处理塔内进一步充分混合作用，此时含尘气体中的尘粒便被水捕集，尘水径离心或过滤脱离，因重力经塔壁流入循环池，净化气体外排。废水在循环池中经加药处理后循环使用，沉渣定期清捞、外运。

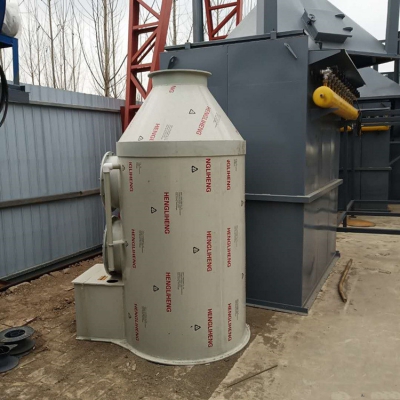

喷淋塔是一种工艺简单，造价低，运行费用少，安装方便，性能稳定的废气净化处理设备。它具有除尘效率高，而且使用寿命长，维修方便，操作管理简单等特点。XQJ型旋流板废气处理塔适用于五金、建材、陶瓷、电子、化工、铸造、、铝制品、治金、机械加工、有色金属等各工业领域的粉尘、废气处理净化设备。
