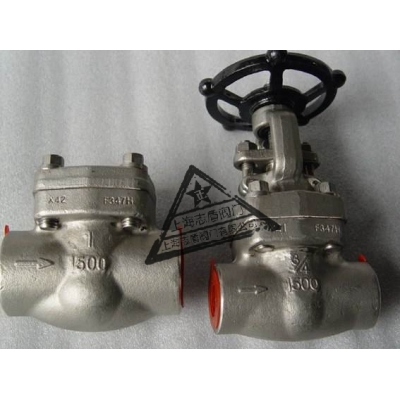

一、锻钢美标焊接止回阀H64H/Y/W、H14H/Y/W概述：
锻钢止回阀有三种阀盖设计形式.第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊连接.第三种是压力自紧式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密环密封。止回阀存在三种不同的设计结构,它们是升降式止回阀,球式止回阀和旋启式止回阀。
二、锻钢美标焊接止回阀H64H/Y/W、H14H/Y/W结构特点：
1.止回阀的设计与制造符合MSSP-118和ASME B16.34.检验与测试按API 598,标记按MSS-SP-25。
2.升降式止回阀
3.球式止回阀
4.旋启式止回阀
5.按需求内置弹簧
6.螺栓连接、缠绕垫片密封式阀盖，螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
7.整体式上密封座
8.承插端符合ASME B16.11
9.螺纹连接端(NPT)符合ANSI/ASME B1.20.1
10.阀瓣可变换为节流型、针型、球型
三、锻钢美标焊接止回阀H64H/Y/W、H14H/Y/W主要零件材料及性能规范：
|
序号
|
零件名称
|
CStoASTM
|
AStoASTM
|
SStoASTM
|
|
|
A105
|
F22
|
F304（L）
|
F316（L）
|
||
|
1
|
阀体
|
A105
|
A182F22
|
A182F304（L）
|
A182F316（L）
|
|
2
|
阀瓣
|
A276420
|
A276304
|
A276304（L）
|
A276316（L）
|
|
3
|
垫片
|
316夹柔性石墨
|
316夹PTFE
|
||
|
4
|
阀盖
|
A105
|
A182F22
|
A182F304（L）
|
A193 B8（M）
|
|
5
|
铭牌
|
SS
|
|||
|
6
|
螺栓
|
A193B7
|
A193B16
|
A193B8（M）
|
A193B8（M）
|
|
7
|
球
|
A182F304
|
A182F304
|
A182F304
|
A182F304
|
|
适用介质
|
水、蒸汽、油品等
|
水、蒸汽、油品等
|
硝酸、醋酸等
|
||
|
适用温度
|
—29℃～425℃
|
—29℃～550℃
|
—29℃～200℃
|
||
四、锻钢美标焊接止回阀H64H/Y/W、H14H/Y/W连接尺寸(MM)和重量(KG)
|
NPS
|
缩径
|
3/8”
|
1/2”
|
3/4”
|
1”
|
11/4”
|
11/2”
|
2”
|
|
|
全径
|
|
3/8”
|
1/2”
|
3/4”
|
1”
|
11/4”
|
11/2”
|
2”
|
|
|
L
|
92
|
111
|
111
|
120
|
152
|
172
|
200
|
220
|
|
|
W
|
65
|
79
|
79
|
97
|
104
|
120
|
139
|
215
|
|
|
重量
|
螺栓式
|
1.6
|
3.4
|
3.3
|
5.5
|
6.0
|
9.2
|
12.9
|
16.2
|
|
焊接式
|
1.3
|
3.2
|
3.1
|
4.8
|
5.4
|
8.5
|
11.2
|
14.3
|
|
