同时，发光二极管VD7也点亮工作。元器件选择VTl、VT2选用2SC2653或BU406型硅NPN高反压三极管。要求电流放大系数β>100。VDl一VD4、VD6选用1N4007型整流二极管；VD5选用DB3型双向触发二极管。R1一R6全部选用RJ一1/8W型金属膜电阻器。L0为5mH的磁心电感线圈，可用Φ0.25mm的漆包线在骨架上绕210匝；L1一璐用Φ0.2mm的单心塑铜线在同一磁环上绕制而成，其中L1、L2分别绕3匝，L3绕9匝。脉冲变压器T可使用14in（英寸）黑白电视机行输出变压器改制，改制时用高压包作为L6，在低压包骨架上用Φ0.45mm的漆包线绕168匝作为L4，用Φ0.23mm的漆包线绕4匝作为L5（在   外层绕制）。臭氧发生片VG选用Z二10或Z一15、Z一20等型号。制作与调试除臭氧发生片VG外所有电子元器件安装在一块自制的印制电路板上，并将其装人大小合适的塑料或木制盒内。在盒面开孔固定发光二极管VD7，接上臭氧发生片VG，只要元器件良好、接线无误，通电即能正常工作。

发生器与放电管：

臭氧系统的核心技术和设备是发生器中的放电管，直接影响设备的运行效率和可靠性。臭氧发生器采用微间隙介质阻挡放电设计，不仅大大提高了运行的效率，而且增加了系统连续运行的   可靠性。设备的技术参数已经达到   先进水平。

由于采用微间隙放电技术，使系统运行电压降低为6-8kV，远低于玻璃管绝缘介质的耐压水平，有效地避免了介质击穿短路故障的发生，提高了运行可靠性。

光氧净化器放电单元所采用的模块化设计方法，使设备的安装，检修和维护工作   加容易。在保证进气气源质量的条件下，光氧净化器放电单元连续运行的免维护时间可以长达5年。

高频高压电源：

与传统的臭氧中频(<1kHz)电源不同，高频高压臭氧系统采用3-6kHz的高频电源技术，结合微放电间隙设计可以有效提高臭氧生成的效率，减小发生器的体积和占地空间，从而减少土建设计及投资费用。逆变电源系统采用成熟的高频电源技术，现场长期运行证明可以保证系统长期运行的稳定性。高频输出经升压系统后产生正弦波高电压，经电缆与发生器相连，在高频高压的作用下，放电间隙产生冷态等离子体放电生成臭氧。

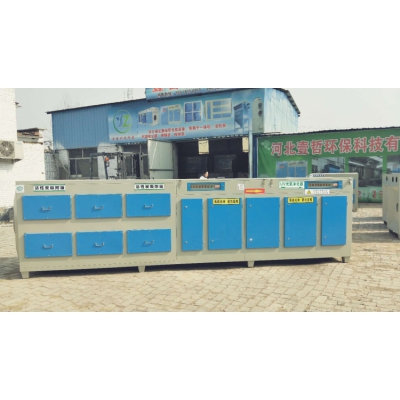

UV光氧净化器特点：

一、   除恶臭：能   去除挥发性有机物（VOC）、无机物、硫化氢、氨气、硫醇类等主要污染物，以及各种恶臭味，脱臭效率可达99.9%以上，脱臭效果大大超过   1993年颁布的恶臭污染物排放标准（GB14554-93）。

二、无需添加任何物质：只需要设置相应的排风管道和排风动力，使恶臭气体通过本设备进行脱臭分解净化，无需添加任何物质参与化学反应。

三、适应性强：可适应高浓度，大气量，不同恶臭气体物质的脱臭净化处理，可每天24小时连续工作，运行稳定可靠。

四、运行成本低：本设备无任何机械动作，无噪音，无需专人管理和日常维护，只需作定期检查，本设备能耗低，只需电费，没有其他耗材。

五、无需预处理：恶臭气体无需进行特殊的预处理，如加温、加湿等，设备工作环境温度在摄氏-30℃－95℃之间，湿度在40%－98%之间均可正常工作。

六、设备占地面积小，自重轻：适合于布置紧凑、场地狭小等特殊条件，设备占地面积＜1平方米/处理10000m3/h风量。

七、   进口材料制造：防火、防腐蚀性能高，性能稳定，使用寿命长。

八、环保高科技产品：采用   上先进技术理念，通过专家及我公司工程技术人员长期反复的试验，开发研制出的，具有   自主知识产权的高科技环保净化产品，可   分解恶臭气体中有毒有害物质，并能达到   的脱臭效果，经分解后的恶臭气体，可   达到无害化排放，绝不产生二次污染，同时达到   消毒杀菌的作用。
