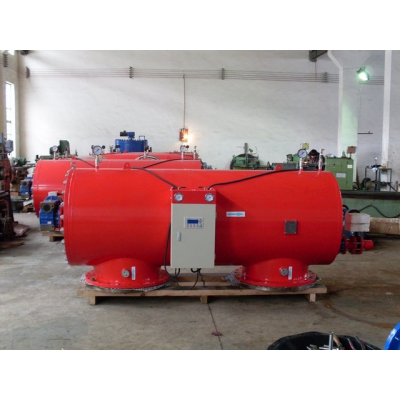

全自动冲洗排污过滤器
滤前水从进口进入过滤器，经进水室分散进入各滤芯（网）①，滤前水经滤芯（网）内侧流向外侧形成滤后净水，从出口流出过滤器。滤前水从滤网内侧流向外侧过程中，颗粒杂质被截留在滤网内侧，随着被截留物的增多，滤网将被逐渐堵塞，从而影响水的通流量。此时，滤网内侧的压力高于滤网外侧的压力，滤网内侧与外侧形成压力差。当压差达到设定值时，压差反馈机构⑧向PLC控制系统⑦给出信号，自清洗及排污程序启动，排污阀⑤开启。系统水的高压与机外大气压形成较大压力差，滤芯拦截下来的颗粒杂质随高压水流从排污阀高速排出机外，从而完成滤芯的清洗和排污；此间，其它滤芯处于过滤状态，仍继续执行着过滤功能。减速电机④连接中间轴使清洗臂转动，从而实现逐个滤芯（网）清洗和排污。全部滤芯（网）清洗排污完成后，清洗臂回到原始位置，整个清洗及排污周期结束，过滤器进入另一个工作循环。
