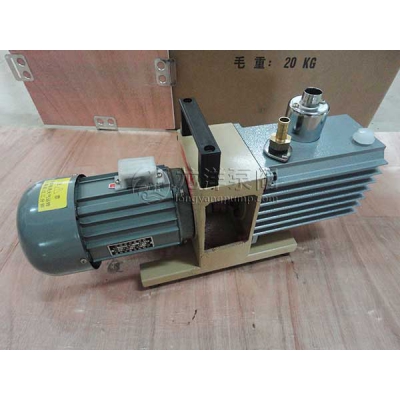

2XZ旋片式真空泵概述：

2XZ旋片式真空泵为双级直联结构，它的工作性能由高压级与低压级二部份组成，它的吸入口与真空设备连接，在运转时将容器内的气体大量吸入与排出，当设备获得真空时，高压级排气阀封闭，高压级入口的气体将转送到第二级，并经第二级吸入与排出真空设备可获得了一定的真空，2XZ型旋片式真空泵的技术参数为6×10-2 Pa，泵与电机连轴，高转速，外型小，结构紧凑，流动性工作方便，可用于电真空器件制造、保温瓶制造、真空焊接、印刷、吸塑、制冷设备修理以及仪器仪表配套等。因为它具有体积小、质量轻、操声低等优点，所以更适宜于实验室里使用。

2XZ旋片式真空泵的性能参数表：

2XZ旋片式真空泵的工作原理及结构图：

2XZ旋片式真空泵系双级高速直联结构旋片式真空泵。它有偏心地装在泵腔内的转子，及转子槽内的旋片。转子带动旋片转时，旋片紧贴腔壁，把进、排气口分隔开来，并使进气积腔容积周期性地扩大而吸气，排气腔容积则周期性地缩小而压缩气体，推开排气阀排气，从而获得真空。图一为2XZ型旋片式真空泵工作原理示意图。双级是两个单级串联而成。

2XZ旋片式真空泵的特点：

2XZ旋片式真空泵具有体积小，重量轻、噪声低、起动方便等优点。此外，还有防止返油的措施(2XZ-8)和无防止油封漏油污染场地的措施。

1、2XZ旋片式真空泵是获得真空的基本设备，它可单独作用，亦可作为各类高真空系统的前级泵和预抽泵组成罗茨旋片真空机组。

2、2XZ旋片式真空泵进气口连续敞通大气运转，不得超过三分钟。

3、泵不适用于抽除对金属有腐蚀性的，对泵油起化学反应的、含有颗粒尘埃的气体，以体含氧过高的，有爆炸性的气体。

4、泵有得作压缩泵或输送泵用。

5、2XZ旋片式真空泵的工作环境：温度5℃-40℃范围内，相对温度不大于90%，进气口压强小于1333Pa的条件下允许长期连续运转。

6、装接电源时，按电机标牌的规定接线，应注意电机旋转方向与支座上的箭头方向一致。

7、连续被抽容器的管道，其直径应不小于泵的进气口直径，且管道应短和弯头少，同时注意管道的泄漏。

8、每次起动前着重查看油位，以停泵时注油至油标玻璃直径的4/5高度为宜。

9、具泵油采用清洁的1号或100号真空泵油。

10、2XZ型旋片式真空泵可在通大气或任何真空度下一次起动。XZ-1单级型泵如果起动困难，可拨掉进气管塞帽起动，随后投入运转。

2XZ旋片式真空泵操作须知：

1.查看油位，以停泵时注油至油标中心为宜。过低对排气阀不能起油封作用，影响真空度。过高，可能会引起通大气起动时喷油。运转时，油位有所升高，属正常现象。油采用规定牌号的清洁真空泵油，从加油孔加入。加油毕后，应旋一上螺塞。油宜经过滤，以免杂物进入2XZ型旋片式真空泵，堵塞油孔。

2.2XZ旋片式真空泵可在通大气或任何真空度下一次起动。泵口如装接真空阀，应与2XZ真空泵同时动作。

3.环境温度过高时，油的温度升高，粘度下降，饱和蒸汽压会增大，会引起2XZ型旋片式真空泵极限真空有所下降，特别是用热偶计测得的全压强。如加强通风散热，或改善泵油性能，极限真空可得到改善。

4.检查2XZ旋片式真空泵的极限真空以压缩式水银真空计为准，如计经充分预抽校验，泵温达到稳定，泵口与计直接接通，运转30分钟内，将达到极限真空。总压强计测得之值与泵油和真空计、规管误差有关，有时误差甚至可很大，只能作参考。

5.如相对湿度较高，或被抽气体含较多可凝性蒸汽，接通被抽容器后，宜打开气镇阀，运转20～40分钟后关闭气镇阀。停泵前，可开气镇阀空载运动30分钟，以延长2XZ型旋片式真空泵泵油寿命。

6.旋片真空泵用油选择：泵油的粘度影响起动功率和泵的极限真空，粘度高时对真空度有利，起动功率则大一些。油在泵温下的饱和蒸汽压则会影响泵的极限总压强，越低越好。高速真空泵油和3#扩散泵油的粘度较1号真空泵油大，饱和蒸汽压较1号真空泵油低，但3#扩散泵油价格较高。具体选什么油，可根据上述介绍结合具体使用要求来选择。

(1)一般情况下，凡希望总压强在6X10-2帕以上的应用真空油。4升/秒以下小泵也可用1号真空油泵代，8升/秒以上直联泵可用3#扩散泵油代。

(2)如果对真空度要求不高，且油的污染更换频繁，真空泵油供应困难，可采用50号机械油代替。

(3)如果环境温度低，起动困难，极限真空要求不高，可采用粘度较上略低的真空泵油或机械油。

2XZ型旋片式真空的维护和保养：

①、2XZ型旋片式真空泵注意事项：

1.保证泵的清洁，防止杂物进入泵内。

2.保持油位。

3.注意观察油的清洁，若泵油变脏、混浊、水份或其它挥发性物质进入真空泵内而影响极限真空时，可开气镇阀净化之，观察极限真空回升情况，数小时无效，应更换泵油，必要时可再次更换。换油方法：泵运转约半小时，使油变稀，停泵从放油孔放油，再敞开进气口运转10～20秒钟，此间可从吸气口缓缓加入少量清洁泵油，以更换泵腔内存油。如出来的油很脏，后者可重复进行。

4.不可混入柴油、汽油等其它饱和蒸汽压较大的油类，以免降低极限真空。拆洗2XZ型旋片式真空泵内零件时，一般用纱布擦拭即可以。有金属碎屑、砂泥或其它有害物质必须清洗时，可用汽油等擦洗，干燥后方可装配，切忌用汽油浸泡。

5.倘若因泵需拆开清洗或检修，必须注意拆装步骤，以免损坏机件。

②、2XZ型旋片式真空泵拆装步骤简述如下：

(一)、拆卸2XZ型旋片式真空泵：

1.放油

2.松开进气咀法兰螺钉，拔出进气咀，松开气镇阀法兰螺钉，拔出气镇阀。

3.拆下2XZ型旋片式真空泵油箱。

4.拆除止回阀开口销，拆下止回阀叶轮。

5.拆除支座与泵的连接螺钉，拆下2XZ型旋片式真空泵装件，电机拆否视方便而定。

6.松开泵盖螺钉，拆下泵盖，拉出二转子及旋片。拆下低级转子时，麻先拆下开口销。

(二)、装配2XZ型旋片式真空泵：

1.用纱布擦净零件，防止回丝堵塞油孔，最好用清洗液和刷子清洗。

2.把旋片装入转子槽内后，把高级转子装入定子即泉身内，装L高级泵盖、销、螺钉、键、联轴节，用手旋转，应无泄阻和明显轻重，装时应使定子顶面朝下，以借助重力使转子贴近定子圆弧面，此间隙最好在0.0lmm。

3.低级转子装配方法同上。

4.装上2XZ型旋片式真空泵止回阀叶轮等止回零件，应使止回阀头平面对准进油咀油孔，按工作时的转向旋转转子并用手轻轻反向挡住叶轮，油孔应时开时闭，调整阀头平面最大开启高度为O.8～1.2毫米，具体可移动止回阀座、橡胶止回阀头在阀杆孔中的位置来实现。简便查法：面对叶轮，使Φ3mm传动销处于右手水平位置，顺时针方向拨动叶轮，此时止回阀头平面的开启高度近于最大，应为0.8～1.2mm。转子停止在任何位置，手从叶轮上松开后，止回阀头应自动落下关闭油孔。

5.装上2XZ型旋片式真空泵的排气阀、挡油板等零件。

6.把泵部、键、联轴节、电机装在支座上。

7.装油箱。

8.插入进气咀，气镇阀，装上法兰固紧。

注意：1、装配时2XZ型旋片式真空泵磨擦面涂上清洁真空泵油。2、记住零件原装配位置，可减少跑合时间。3、紧固件应无松动。

2XZ型旋片式真空泵的选型须知：

一、请提供以下详细数据：①2XZ型旋片式真空泵的产品名称与型号②2XZ型旋片式真空泵的真空度要求单位PA或MPA③2XZ型旋片式真空泵抽速要求单位L/S或M3/MIN④2XZ型旋片式真空泵的使用与否和工作条件⑤2XZ型旋片式真空泵的电机功率(KW)⑥2XZ型旋片式真空泵的转速(r/min)⑦2XZ型旋片式真空泵的电压〔V〕⑧2XZ型旋片式真空泵的进出口口径⑨2XZ型旋片式真空泵否带附件，以便我们的为您正确选型。

二、若已经由设计单位选定的2XZ型旋片式真空泵的产品型号，请按2XZ型旋片式真空泵型号直接向公司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的技术专家为您选型确认。
