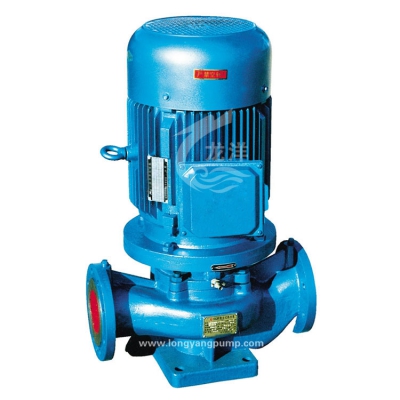

ISGD低转速立式管道泵概述
ISGD型系列低转速立式管道泵 ，是本单位科技人员联合国内低转速管道泵专家选用国内优秀水力模型，采用IS型离心泵之性能参数，在一般低转速立式管道泵的基础上进行巧妙组合设计而成，同时根据使用温度、介质等不同在ISG型基础上派生出适用热水、高温。该系列低噪音管道泵全部采用四六级电机，运行时平稳无噪音,是一种低噪音立式管道泵，故该系列产品具有高效节能、噪音低、性能可靠等优点。符合最新国家机械部JB/T53058-93的标准要求。产品按国际IS02858标准设计制造。93年通过国家机械工业部管道泵产品统检合格。
ISGD低转速立式管道泵结构说明
ISGD低转速立式管道泵工作条件
1、低转速管道泵吸入压力<1.0 M P a，或泵系统最高工作压力<1．6 MP a，即化工泵吸入口压力+泵扬程圣l．6 MP a、低噪音管道泵静压试验压力为2.5 MPa，订货时请注明系统工作压力。泵系统工作压力大于1.6 MPa BU应在订货时另行提出。以便在制造时泵的过流部分和联接部分采用铸钢材料。
2、环境温度<40 ℃，相对湿度<9 5％。 3.化工泵所输送介质中固体颗粒体积含量不超过单位体积的0.1％，粒度>0.2 mm 。
ISGD低转速立式管道泵特点
1、管道泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装于管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩则可置于户外使用。2、管道泵叶轮直接安在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动噪音很低。
3、低噪音立式管道泵轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质，耐磨密封，能有效地增长离心泵机械密封的使用寿命。
4、安装检修方便，无需拆动化工泵管路系统，只要卸下泵联体座螺母即可抽出全部转子部件。
5、可根据使用要求即流量和扬程的需要采用低噪音管道泵的串、并联运行方式.
6.可根据管路布置的要求采用化工泵的竖式和横式安装。
ISGD低转速立式管道泵性能参数
| 型 号 | 流量 | 扬程 (m) |
效率 (%) |
转速 (r/min) |
电机功率 (kw) |
汔蚀余量 (NPSH)r |
重量 (kg) |
|
| m3/h | L/s | |||||||
| 15-80 | 1.1 1.5 2.0 |
0.3 0.42 0.55 |
8.5 8 7 |
26 34 34 |
2800 | 0.18 | 2.3 | 17 |
| 20-110 | 1.8 2.5 3.3 |
0.5 0.69 0.91 |
16 15 13.5 |
25 34 35 |
2800 | 0.37 | 2.3 | 25 |
| 20-160 | 1.8 2.5 3.3 |
0.5 0.69 0.91 |
33 32 30 |
19 25 23 |
2900 | 0.75 | 2.3 | 29 |
| 25-110 | 2.8 4 5.2 |
0.78 1.11 1.44 |
16 15 13.5 |
34 42 41 |
2900 | 0.55 | 2.3 | 26 |
| 25-125 | 2.8 4 5.2 |
0.78 1.11 1.44 |
20.6 20 18 |
28 36 35 |
2900 | 0.75 | 2.3 | 28 |
| 25-125A | 2.5 3.6 4.6 |
0.69 1.0 1.28 |
17 16 14.4 |
35 | 2900 | 0.55 | 2.3 | 27 |
| 25-160 | 2.8 4 5.2 |
0.78 1.11 1.44 |
33 32 30 |
24 32 33 |
2900 | 1.5 | 2.3 | 39 |
| 25-160A | 2.6 3.7 4.9 |
0.12 1.03 1.36 |
29 28 26 |
31 | 2900 | 1.1 | 2.3 | 34 |
| 32-100 | 4.5 | 12.5 | 12.5 | 44 | 2900 | 0.55 | 2.0 | 27 |
| 32-100(I) | 4.4 6.3 8.3 |
1.22 1.75 2.32 |
13.2 12.5 11.3 |
48 54 53 |
2900 | 0.75 | 2.0 | 32 |
| 32-125 | 3.5 5 6.5 |
0.97 1.39 1.8 |
22 20 18 |
40 44 42 |
2900 | 0.75 | 2.3 | 28 |
| 32-125A | 3.1 4.5 5.8 |
0.86 1.25 1.61 |
17.6 16 14.4 |
43 | 2900 | 0.55 | 2.3 | 28 |
