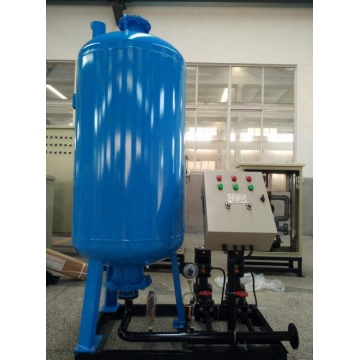

定压补水装置是一种稳压补水装置，它主要由稳压罐、水泵、压力开关、智能控制箱、安全阀、底座及管路等组成；产品广泛应用于空调、采暖系统、住宅小区、工厂、商业、宾馆、医院、军事设施等多层或高层建筑的生活供水、消防供水，它可替代传统的膨胀水箱水罐，能减少主系统循环泵的启动次数，可调节系统的水压、水量，易于实现自动补水。

二、定压补水装置工作原理
    定压补水装置利用气体的可膨胀性进行工作。当定压补水装置经过安装完成后，就可以对压力开关上限P2（水泵停止压力）、下限P1（水泵启动压力）及压力数值进行设定（具体设定值可根据客户需要设定），上述工作完成后可接通电源开始供水。启动水泵，向建筑物管网和稳压罐内充水，由于水是不可压缩的液体，随着水量不断增加，水室的体积也不断扩大，囊形隔膜不断向外扩张而挤压气室，使其体积不断缩小，罐内的压力也不断增高，当达到设定的最高压力P2时，则水泵自动停泵。由于系统中水的体积减小，系统压力降低时，罐内的气体膨胀将囊中的水压回系统。这样水室体积不断缩小，囊形隔膜不断收缩，当水室内水几乎用完时，罐内压力也降到设计压力P1，此时压力开关碰到设定最低压力触点，水泵则自动开启，使水又充入管网及水室。如此重复上述过程，保证给水系统的用水。以上的运转过程是由压力开关通过电气控制箱控制水泵启停而得以实现的。
三、定压补水装置产品特点
    1）一次充气可保持长期使用，用户不需另外设置充气设备。
    2）罐体为密闭装置，气水不相接触，能充分保证水质不受外界污染。
    3）占地面积小、投资节省、安装快、操作简单、维修方便。
    4）省去建筑屋顶上生活及消防用的高位水箱，有利于结构抗震和建筑物美观；能减弱水流噪音、气蚀、管道阻力和水锤影响，避免了水表空转计量不准的现象出现。
    5）灵活机动，安装位置不受高度限制，易于改建、扩建、迁移。
    6）自动控制、使用方便、运行可靠。
    7）能确保用水点和消火栓所需的供水压力，供水安全可靠。
四、定压补水装置技术参数

 五、结构尺寸

定压补水装置功能及原理：

定压补水装置的定压功能：能调节空调水系统由于温度变化而引起的体积膨胀及收缩，使空调水系统压力设定点压力恒定；

通过压力传感器实时检测系统压力，并输出信号给微处理中心，开启溢流电磁阀减压或开启定压泵补压，从而精确稳定系统压力，确保中央空调系统的稳定的工作；

定压补水装置的排气功能：高压循环水在排气过程中进入常压罐进行减压，气水分离，析出气体经排气阀排入大气，不仅能排出系统中的气体还能排出补水中的气体；

定压补水装置的补水功能：由于排出气体和系统滴漏等原因所损失的水可以被控制单元实时监控，一旦低于设定值时，既由定压泵从隔膜罐中自动抽水补充。隔膜罐中水量的多少可通过秤重传感器来实时监控，确保水量在安装时设定的水量。

定压补水装置作用：

定压补水装置的定压作用：当介质被加热升温后，由于温度升高会使体积膨胀整个系统压力身高，当压力身高至设定压力（P0+0.2bar）时，设备中的泄压电磁阀打开，将系统中由于升温导致体积膨胀的介质排放到常压罐内，维持系统压力恒定。

定压补水装置的补水作用：当热水经过散热设备散热后，温度下降，体积缩小，系统压力下降，当压力下降到设定压力（P0-0.2bar）时，水泵将把贮存在常压罐内的水货其他外围供应水源通过补水泵至系统，维持系统压力恒定。

定压补水装置的真空脱气作用：可将补入系统中的水或从系统中到处的水进行真空状态脱气，排除系统中的溶解气、游离气、大气泡等，从而保护设备及系统安全稳定运行。

定压补水装置的软化作用：系统补水管路上安装有软化水装置（可选件），对于系统外界补水水质进行软化处理。

定压补水装置设备特点：

1.橡胶囊肿不要导入惰性气体，适用性更广，省工省料。

2.通过喷射脱气，二次循环脱气保证了最大限度的脱气。

3.贮水罐为常压罐，较承压罐壳厚度减薄，可节省钢材，同时常压罐体为非承压设备，安全性优于承压设备。

4.常压水罐橡胶囊内有效贮水罐壳体总容积相等，在相同的调节容积情况下，常压罐体容积仅为膨胀罐体容积的1/3 -1/2。

5.主附罐采用囊式结构，与传统的隔膜式膨胀罐有很大区别，隔膜式膨胀管是通过膜的上下移动来吸收压力波动，罐体有一半直接和介质接触，这种隔膜式膨胀罐在使用一段时间后会锈蚀得非常厉害，而囊式膨胀罐罐内是一个完整的囊，通过囊的膨胀收缩来平衡压力波动，介质与碳钢壳体不直接接触，因此能保证膨胀罐长时间使用也不会生锈。
