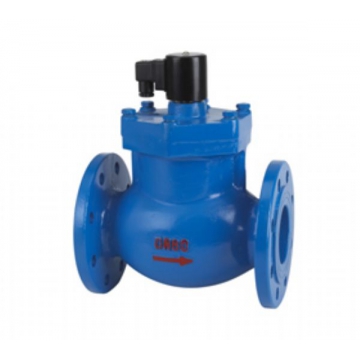

ZCZ铸钢蒸汽电磁阀

ZCZ铸钢电磁阀

ZCZ铸钢电磁阀工作原理

　　ZCZ铸钢电磁阀是由副阀和主阀两大部件构成的先导式二次开阀的电磁阀。是靠副阀的启闭来控制主阀的通断。根据断电时所处开关状态的不同，可分为常闭电磁阀和常开电磁阀。常闭电磁阀，在断电常位时，副阀口封闭，主阀呈断路，当电讯号进入导阀线圈时，活动铁芯受电磁力作用吸上打开副阀口，主阀阀杯内压力迅速消失，介质压力将主阀阀杯托上，开启主阀口，工作介质硬可流通。但当电讯号消失时，活动铁芯复位，封闭住副阀口，工作介质自平衡孔进入阀杯内，当压力趋于平衡时，靠主阀弹簧、阀杯自重及介质压力使阀杯下移，严密封住主阀口，阀又呈关闭状态。常开电磁阀，在断电常位时，由弹簧作用，副阀口打开，主阀流通。当电讯号进入副阀线圈时，活动铁芯受电磁作用吸下，副阀口封闭，中温电磁阀工作介质经平衡孔进入阀杯内，当压力趋于平衡时，靠主阀弹簧、阀杯自重及介质压力使阀杯下移，严密封主阀口，阀门呈关闭状态。当主阀断电时，电磁力消失，副阀打开，主阀杯内压力迅速消失，介质压力将主阀阀杯托上，开启主阀口，介质流通，阀呈开启状态。
ZCZ铸钢电磁阀技术参数

介质种类	蒸汽、常温液体、气体等、高温液体、气体
介质温度(℃)	≤200
工称压力(Mpa)	1.6
电源电压	AC220V·DC24V其余规格可作特殊订货
公称通径（mm）	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
流量系数 Kv值	2.8	5	8.5	12	18	28	45	70	110	180	250	600	870	1000	1320
工作压力(Mpa)	0.04～1.6						0.1～1.6
功率 VA	40 30			50
阀体材质	铸钢和不锈钢

ZCZ铸钢电磁阀外形连接尺寸

型号规格	公称通径	内螺纹连接			法兰连接
	DN	内螺纹	外形尺寸		外形尺寸		法兰尺寸
		G	H	L	H	L	D	D1	D2	n-d	b	f
ZCZ-15	15	1∕2	148	92	176	130	95	65	46	4-Ø14	14	2
ZCZ-20	20	3∕4	148	92	181	150	105	75	56	4-Ø14	16	2
ZCZ-25	25	1	148	110	210	160	115	85	65	4-Ø14	16	3
ZCZ-32	32	11∕4	182	120	221	180	140	100	76	4-Ø18	18	3
ZCZ-40	40	11∕2	182	140	230	200	150	110	84	4-Ø18	18	3
ZCZ-50	50	2″	192	162	252	230	165	125	99	4-Ø18	20	3
ZCZ-65	65				260	290	185	145	118	4-φ18	20	3

ZCZ-80	80				260	310	200	160	132	4-φ18	20	3

ZCZ-100	100				290	350	220	180	156	4-φ18	22	3

ZCZ-125	125				365	400	250	210	184	4-φ18	22	3

ZCZ-150	150				400	480	285	240	211	4-φ22	24	3

ZCZ-200	200				443	600	340	295	266	4-φ26	24	3

ZCZ-250	250				493	750	395	350	319	4-φ26	26	4
