产品概述：

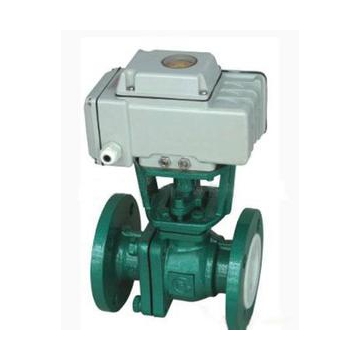

电动衬氟球阀由TR系列电动执行机构和衬氟球阀组成，由于该阀内腔及球体均采用高压注塑工艺，衬有耐腐蚀、耐老化的聚四氟乙丙烯(简称F46)，故具有可靠的耐腐蚀性和密封性。执行机构能提供足够的转距，保证阀的可靠开、闭，并带有自动复位的离合器，失电时可自动复位。内置阀位反馈装置可实现阀位信号的传递和远程控制
特点：
1、 耐腐蚀：阀体内腔及理体均包衬2.5-3mm厚的F46，能耐酸、碱，耐强腐蚀。
2、采用软密封阀座，密封性能好。
3、体积小，重量轻，结构简单，安装维修方便。
4、流阻小，流通
主要零部件材料
型 式： 直通两分式铸造球阀
公称通径： DN15～200mm
公称压力： PN1.0、1.6MPa (ANSI 150Lb)
连接形式： 法兰连接 JB/T79-94(ANSI16.5)
材 料： ZG230-450衬F46、ZG1Cr18Ni9Ti衬F46
上 阀 盖： 与阀体一起铸造
填 料： 聚四氟乙烯
介质温度：-20～+150℃
阀芯形式： 球型阀芯
流量特性： 快开特性
阀 座： 聚四氟乙烯
材 料： ZG230-450衬F46、ZG1Cr18Ni9TI衬F46
运行参数：
|
公称通径 |
标准值 |
参考值 |
||||||||
|
DN(mm) |
NPS(inch) |
L |
D |
D1 |
D2 |
f |
b |
Z-￠d |
L1 |
H |
|
PN1.6(MPa) |
||||||||||
|
15 |
1/2 |
140/130 |
95 |
65 |
45 |
2 |
14 |
4-￠14 |
231 |
350 |
|
20 |
3/4 |
140/130 |
105 |
75 |
55 |
2 |
16 |
4-￠14 |
231 |
370 |
|
25 |
1 |
150/1340 |
115 |
85 |
65 |
2 |
16 |
4-￠14 |
231 |
375 |
|
32 |
11/4 |
165 |
135 |
100 |
78 |
2 |
18 |
4-￠18 |
231 |
385 |
|
40 |
11/2 |
180/165 |
145 |
110 |
85 |
3 |
18 |
4-￠18 |
231 |
390 |
|
50 |
2 |
200/203 |
160 |
125 |
100 |
3 |
20 |
4-￠18 |
231 |
435 |
|
65 |
21/2 |
220/222 |
180 |
145 |
120 |
3 |
20 |
4-￠18 |
261 |
460 |
|
80 |
3 |
250/241 |
195 |
160 |
135 |
3 |
22 |
4-￠18 |
261 |
465 |
|
100 |
4 |
280/305 |
215 |
180 |
155 |
3 |
24 |
8-￠18 |
285 |
612 |
|
125 |
5 |
320/356 |
245 |
210 |
185 |
3 |
26 |
8-￠18 |
285 |
625 |
|
150 |
6 |
360/394 |
280 |
240 |
210 |
3 |
28 |
8-￠23 |
325 |
700 |
|
200 |
8 |
457 |
335 |
295 |
265 |
3 |
30 |
8-￠23 |
325 |
740 |
使用范围：
广泛适用于石油、化工、染化、农药、制酸制碱等行业，是目前防腐阀门设备最理想的选择之一。
