空调是楼宇空调的发展方向，但它的能耗却占整个楼宇用电的6/10左右，如果能降低空调的用电量，提高其运行效率，那将大减轻整个社会的用电压力。

空调机组循环冷 却水系统“结垢、腐蚀、菌藻”这三大技术问题以及目前国内外冷凝器清洗方式的弊端加重了空调的用电量，我公司进行了大量胶球清洗系统研究和实践，—胶球自动清洗装置?清洗系统。此系统对冷凝器可在线实时清洗，防止冷凝管结垢，保障热交换的效率，降低压缩机的负载，节省电力。

小球清洗装置原理说明

空调冷 却水系统是一个开式冷却循环系统，在冷 却塔处大多是与大气连通的，会有空气中的灰尘及其 他污杂物的不断进入冷 却塔，冷 却塔运行换热时还有冷却水飘洒、蒸发损失水量，需要及时的补充水，这些补充水里也有可能带进泥污和钙、镁离子及氧化物。以自来水作为补充水的水是经过各种处理，在输送过程和末端畜水池也会有二次污染。这些物质随时污染并附着在冷凝器管内壁，水中的钙、镁离子或氧化物遇到水中的二氧化碳，在高温时易生成碳酸钙、碳酸镁，这种不溶的盐附着在冷凝器铜管内壁，叫水垢，与泥污、菌藻粘合，不断加大了铜管内壁的热阻，降低冷凝器的换热效率。在同等冷负荷下，空调压缩机须增加工作负荷，以产生同等制冷量，系统能耗因此上升。

水垢对耗电量的影响

冷凝器自动清洗是将一定数量的海绵球定期注入到冷凝器进水管内，通过后对冷凝器铜管内壁作机械擦拭，这样不停的对冷凝铜管内壁擦洗，使水中的污物、水垢、菌藻没有可能在铜管内壁附着，清洗率9/10，冷凝器始终处在换热状态，压缩机因此省电1/10-1/3。同时，由于少辐射、少腐蚀，提高主机和水系统金属件的使用寿命。

小球清洗装置参数

??1、污垢热阻值 >3.44*10-4m3.kw(开式循环水系统)

??2、防垢率>99%

??3、节能率>10%

??4、除垢率>99%

??5、循环水流速≥1.0m/s

??6、压力损失：0.01-0.03

??7、设备扬程>15m-35m

??8、设备功率：1.5-3.0kw

??9、生物球直径：根据系统机组参数选型10-27mm

??10、收球率：100%

??11、介质温度：0-70C°

??12、平均无故障时间：5000小时

??13、工作电压：AC380V 50HZ?

传统清洗方式与励进胶球自动清洗装置??清洗方式的对比：

?

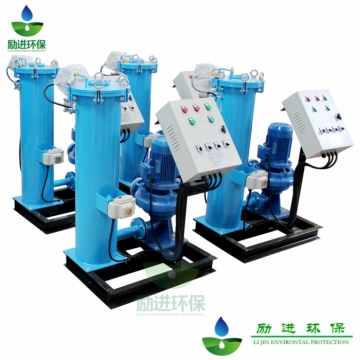

小球清洗装置设备介绍

励进环保生产的冷凝器在线胶球清洗系统主要由注球器、收球器、球体分离器、可编程控制

冷凝器在线胶球清洗系统主要适用于空调冷水机组（对吸收式制冷机组也适用）、冷库的制冷机组，也可应用于石油、化工、制药、纺织、造纸、食品、饮料及塑料加工等行业的工艺冷 却系统的管壳式换热器，以及轮船发动机冷 却系统的管壳式换热器等。

冷凝器在线胶球清洗系统能够实现冷凝管的清洗，且保护设备不被腐蚀，清洗操作方便快捷。具有以下特点：

1、能实现不停机在线清洗，提高清洗效率，节约投资成本，使空调机组节约1/10-1/3的能源消耗；

2、大量节省机组运行维护费用，一次性投入便可长期保持管道的清洁，减少维修费用，为用户创造经济效益。

4、始终保持换热效率，提高空调机组的制冷效率，保障机组的运行；

5、可减少化学水处理药剂用量，减少管道腐蚀，延长管道及压缩机的使用寿命。

6、系统采用全自动控制，可以灵活设定清洗频率，操作简单快捷。

小球清洗装置效益分析

安装冷凝器自动清洗系统的空调设备，可以保障冷凝器的热交换在效率，以一个案例计算：

例：主机功率300KW，平均开机率8/10，年运行3000小时，节电率1/5。

节电量KWh=主机功率（KW）×平均开机率×年运行时间×节电率

节电量=300×0.8×3000×0.2=144,000KWh

以1元的电价计算，可节省电费14.4万元，一年足以收回设备投资。

小球清洗装置选型参考
