产品概述：

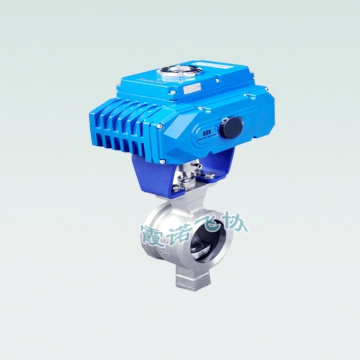

应用范围电动V型调节球阀，配用DTR系列执行机构，无需另配伺服放大器，输入（4-20mADC或1-5ADC）信号及单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节。阀芯上开有V型切口，与硬密封阀座相对转动产生剪切力，可将纤维切断，防止卡死。具有流通能力，调节精度高，可调比大，密封性好，重量轻等特点。适用于除小口径，角型、三通连接外的大部分场合，是替代进口产品的最佳产品，特别适用于泥浆和含有纤维性介质，以及含有微小固体悬浮物介质的调节。
阀体
公称通径；25-300mm
公称压力：PN1.6, 4.0, 6.4Mpa
连接形式：法兰式按JB/T79.2-94凹或
按JB78-5P 对夹式法兰连接
阀体材料：WCB，ZG1Gr18Ni9Ti，CF3M
填料：V型聚四氟乙烯填料，含浸聚四氟乙烯填料，石棉
编织填料，耐高温碳纤维填料
温度：常温：-20℃~+120℃ 散热：+200℃~+450℃
阀内组件
阀芯形式：V形缺口半球体
流量特性：等百分比特性
球体阀杆：2Cr13、1Cr18Ni9Ti、OCr17Ni12Mo2(316L)
阀座材料：与阀杆材料相同，密封堆焊钴铬硬质合金，非金属阀材料，增强聚四氟乙烯。
执行机构
类型：可选用PSQ系列、DTR、3810系列角行程执行机构，防爆型选3810系列。
运行参数：
| 公称通径DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |||
| 流量系数（Kv） | 25 | 40 | 63 | 100 | 160 | 250 | 350 | 680 | 990 | 1600 | 2500 | 4000 | |||
| 动作范围 | 0-90° | ||||||||||||||
| 允许压差△P | 小于公称压力（1.6MPa） | ||||||||||||||
| 泄漏量Q | 按API598标准测试 无泄漏 | ||||||||||||||
| 环境温度℃ | -20~60℃ | ||||||||||||||
| 基本误差 | ±2% | ||||||||||||||
| 回差 | ±2% | ||||||||||||||
| 死区 | 1% | ||||||||||||||
| 可调范围 | 250:1 | ||||||||||||||
| 配用执行机构 | PSQ101, 3810RSA-05， DTR-05~10 |
PSQ201， 381RSC-30， DTR-20～30 |
PSQ301， 3810RSC-50，DTR-40 | PSQ701 DTR-60 |
|||||||||||
