产品概述：

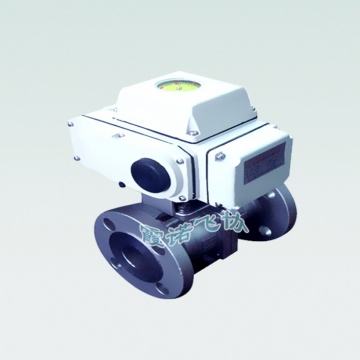

应用范围电动球阀采用一体化结构，与DTR电动执行机构相配，有输入控制信号（4~20mADC或1-5VDC）及单相电源即可控制运转，具有功能强、体积小、轻便宜人、性能可靠、配套简单、流通能力大、特别适合于介质是粘稠，含颗粒，纤维性质的场合。
技术参数
结构原理：直通铸造阀、台湾三片式球阀、超短型对夹式球阀
公称通径：15-300mm
公称压力：PN1.6、4.0、6.4MPa
阀体材料：HT200、ZG25、ZG1Cr18Ni9Ti、 WCB、CF8、CF8M 、ZG0Cr18i12Mo2、衬制聚四氟乙烯
上阀盖： 常温型：-20℃—+120℃
散热型：-40℃—+450℃
压盖形式：螺栓压紧式
填 料：V型聚四氟乙烯填料，柔性石墨等
阀芯形式：O型阀芯
流量特性：快开型
阀芯材料：1Cr18Ni9Ti、0Cr17Ni12Mo2、衬聚四氟乙烯
密封面材料：聚四氟乙烯、PPL、硬密封
运行参数：
| 公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
| 流量系数（Kv） | 20 | 38 | 72 | 110 | 170 | 215 | 380 | 550 | 890 | 1400 | 2000 | 3580 | 5650 | 8100 | ||
| 可调动作范围 | 0-90º | |||||||||||||||
| 允许压差△P | 小于公称压力(1.6MPa) | |||||||||||||||
| 泄漏量Q | 按AP1598标准测试 无泄漏 | |||||||||||||||
| 环境温度℃ | -20~60℃ | |||||||||||||||
| 基本误差 | ±2.5% | |||||||||||||||
| 回差 | ±2.5% | |||||||||||||||
| 死区 | 1% | |||||||||||||||
| 可调范围 | 250：1 | 350：1 | ||||||||||||||
| 配用执行机构 | PSQ101, 381RSA-05 DTR-05 DTR-10 |
PSQ201, DTR-20 381RSC-30 |
DTR-40 381RSC-50 |
PSQ701 DTR-60 |
||||||||||||
ZAJQ941型电动球阀外形尺寸
| 公称通径DN | L | D | H | L1 | D1 | b | Z-Ød | H1 | L2 |
| 压力 | 1.6/2.5/4.0 | 1.6/2.5/4.0 | 1.6/2.5/4.0 | 1.6/2.5/4.0 | 1.6/2.5/4.0 | ||||
| 15 | 130/130/130 | 95 | 275 | 157 | 65 | 14/16/16 | 4-14 | 48 | 208 |
| 20 | 140/140/140 | 105 | 280 | 157 | 75 | 14/16/16 | 4-14 | 53 | 208 |
| 25 | 150/150/150 | 115 | 287 | 157 | 85 | 14/16/16 | 4-14 | 58 | 208 |
| 32 | 165/165/180 | 135 | 384 | 208 | 100 | 16/18/18 | 4-18 | 68 | 208 |
| 40 | 180/180/200 | 145 | 312 | 208 | 110 | 16/18/18 | 4-18 | 73 | 208 |
| 50 | 200/200/220 | 160 | 325 | 208 | 125 | 16/20/20 | 4-18 | 80 | 208 |
| 65 | 220/220/250 | 180 | 335 | 256 | 145 | 18/22/22 | 4-18/8-18/8-18 | 90 | 256 |
| 80 | 250/250/280 | 195 | 365 | 256 | 160 | 20/22/22 | 8-18 | 98 | 256 |
| 100 | 280/280/320 | 215/230/230 | 400 | 256 | 180/190/190 | 20/24/24 | 8-18/8-23/8-23 | 120 | 256 |
| 125 | 320/320/400 | 245/270/270 | 420 | 256 | 210/220/220 | 24/28/30 | 8-23/8-25/8-25 | 140 | 256 |
| 150 | 360/360/400 | 280/300/300 | 440 | 256 | 240/250/250 | 24/28/30 | 8-23/8-25/8-25 | 167 | 256 |
| 200 | 400/400/550 | 335/360/375 | 470 | 256 | 295/310/320 | 26/34/38 | 12-23/12-25/12-30 | 210 | 256 |
| 250 | 630 750 | 405 470 | 545 | 380 | |||||
| 300 | 750 870 | 460 530 | 580 | 380 |
