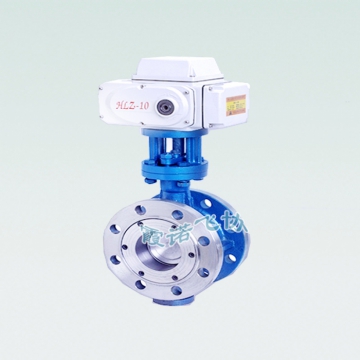

产品概述：
阀体公称通径：50－400mm
公称压力：PN1.0，1.6，2.5MPa
介质温度：常温型：-20ºC～+200ºC
散热型：-40ºC～+450ºC
连接形式：法兰式按JB/T78－59、JB79－59对夹式法兰连接
材 料：HT200、ZG25I、ZG1Cr18Ni9、ZG0Cr17Ni12Mo2、衬四氟
阀内组件
阀芯形式：阀板
流量特性：直线特性或等百分比特性
材 料：HT200ZG25I、1Cr18Ni9Ti、衬橡胶衬四氟乙烯
执行机构：
类型：可选用PS系列、3810、DTR系列电子式角行程执行机构
运行参数：
| 公称通径DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | |
| 流量系数（Kv） | 110 | 180 | 232 | 368 | 656 | 735 | 1240 | 2025 | 2712 | 3875 | 5038 | |
| 动作范围 | 0－90º | |||||||||||
| 允许压差△P | 小于公称压力（1.6MPa） | |||||||||||
| 泄漏量Q | 按GB/T4213－92，为Kv值的10-4 | |||||||||||
| 环境温度ºC | －20～60ºC | |||||||||||
| 基本误差 | ±2.5% | |||||||||||
| 回差 | ±2.5% | |||||||||||
| 死区 | 1% | |||||||||||
| 可调范围 | 250:1 350:1 | |||||||||||
| 配用执行机构 | DTR—05/10，PSQ101， 381RSA－05 | DTR—20， PSQ201， 381RSC－30 |
DTR－40 PSQ501 381RSC－50 |
DTR－60 PSQ701 |
||||||||
使用范围：
应用范围电动蝶阀有开关型和智能型二种，蝶阀与DTR执行机构配套，输入控制信号（4~20mADC或1~5VDC）及单相电源即可控制运转，具有功能强、体积小、轻便宜人，性能可靠、配套简单、流通能力大，特别是适合于介质是粘稠、含颗粒、纤维性质的场合。目前该阀门广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中
