产品概述：

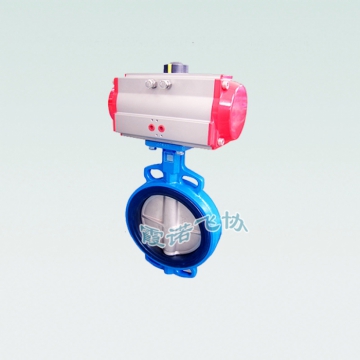

产品概述：气动蝶阀由蝶阀配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。采用智能控制与定位时，与电气阀门定位器配套，输入4-20mADC信号及0.4-0.7MPa气源即可实现智能控制，实现对压力、流量、温度、液位等参数的调节。它是以压缩空气为动力，阀杆带动阀芯在阀体内转动90℃，可以实现全开——全闭的动作。该产品按其密封性能分为金属密封与软密封。具有结构紧凑，体积精小，运行可靠，密封性好，维修容易，安装方便，适应性强等优点。
技术参数：
公称通径：15~1000mm
公称压力：PN1.6MPa
连接形式：法兰式按JB78-59、JB79-59
填 料:V型聚四氟乙烯,石棉编织，柔性石墨
材 料：WCB、HT200、ZG25I、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti、CF8、CF8M衬四氟乙烯
温度范围：常温-20℃~+200℃、中温+200℃～＋450℃
阀芯型式：阀板
流量特性：直线性或等百分比持性
材 料：1 Cr18Ni9Ti、0Cr18Ni12Mo2Ti
阀座材料：聚四氟乙烯（PTFE），橡胶，金属阀座
阀杆材料：不锈钢，衬四氟乙烯
可调比：100：1
气缸形式：单缸式或双缸式
气缸工作压力：0.4~0.7MPa
气缸开关时间：双作用式1~5秒
气缸空气耗量：1~131L
电磁阀电源：220VAC，24VDC
运行参数：
| 公称通径DN | 50 | 65 | 80 | 100 | 15 | 10 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 |
| 流量系数（Kv） | 110 | 180 | 232 | 368 | 55 | 75 | 1240 | 2025 | 2712 | 3875 | 5038 | 6330 | 7755 | 11886 | 15375 | 19380 | 25695 | 31365 |
| 动作范围 | 0－901 | |||||||||||||||||
| 允许压差ΔP | 小于公称压力（1.6MPa） | |||||||||||||||||
| 泄漏量 | 按GB/T4213-92，kV值的10-4 | |||||||||||||||||
| 基本误差 | ±2.5% 带定位器 | |||||||||||||||||
| 回差 | 2.5% 带定位器 | |||||||||||||||||
| 死区 | 1% 带定位器 | |||||||||||||||||
| 环境温度 | -20℃~+90℃ |
|||||||||||||||||
