产品概述：

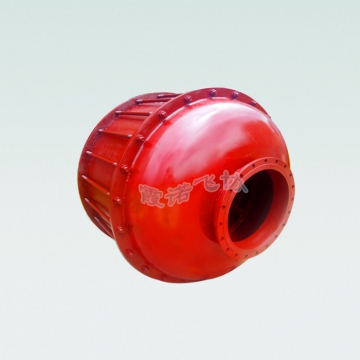

GZW阻爆燃型管道阻火器，是用来阻止易燃气体和易燃液体蒸汽的火焰向外蔓延的安全装置。设计阻火内件时，是根据不同混合气体的介质、气体的组分、压力降、长径比、弯头数量来设计MESG值并达到一定阻火速度值的有规则填料。当火焰进入阻火器后，被有规则的阻火元件切割成许多细小的火焰流，由于传热的作用和器壁效应，进入的气体被冷却，使冷却的气体达不到着火温度，没有着火温度就不能形成燃烧，最终使火焰流猝灭，从而达到阻火目的。
运行参数：
|
型号 |
规格 |
PN (MPa) |
外形尺寸（mm） |
螺栓 |
||||
|
K |
D |
DL |
L |
数量 |
螺纹 |
|||
|
RGZ-20 |
DN20 |
1.6 |
75 |
105 |
140 |
160 |
4 |
M12 |
|
RGZ-25 |
DN25 |
85 |
115 |
145 |
165 |
4 |
M12 |
|
|
RGZ-40 |
DN40 |
110 |
145 |
170 |
210 |
4 |
M16 |
|
|
RGZ-50 |
DN50 |
125 |
160 |
180 |
235 |
4 |
M16 |
|
|
RGZ-80 |
DN80 |
160 |
195 |
225 |
250 |
8 |
M16 |
|
|
RGZ-100 |
DN100 |
180 |
215 |
250 |
260 |
8 |
M16 |
|
|
RGZ-125 |
DN125 |
210 |
245 |
275 |
290 |
8 |
M16 |
|
|
RGZ-150 |
DN150 |
240 |
280 |
320 |
325 |
8 |
M20 |
|
|
RGZ-200 |
DN200 |
295 |
335 |
425 |
355 |
12 |
M20 |
|
|
RGZ-250 |
DN250 |
355 |
405 |
480 |
390 |
12 |
M22 |
|
|
RGZ-300 |
DN300 |
410 |
460 |
630 |
450 |
12 |
M22 |
|
|
RGZ-400 |
DN400 |
525 |
580 |
730 |
530 |
16 |
M27 |
|
|
RGZ-500 |
DN500 |
650 |
705 |
815 |
565 |
20 |
M30 |
|
|
RGZ-600 |
DN600 |
770 |
840 |
1120 |
580 |
20 |
M33 |
|
使用范围：
主要用途1、 输送可燃性气体的管道上。
2、 火炬系统。
3、 油气回收系统。
4、 加热炉燃料气的管网上。
5、 气体净化通化与分析系统。
6、煤矿瓦斯排放系统。
