产品概述：

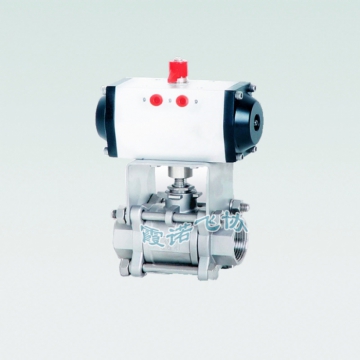

产品概述
开关型它是以压缩空气为动力，阀杆带动阀芯在阀体内转动90°可以实现全开—全闭的动作。调节型采用智能控制与定位，与电气阀门定位器配套，输入4-20mADC信号及0.4~0.7MPa气源即可控制运转，实现对压力、流量、温度、液位等参数的调节。该产品按其密封性能分为金属密封与软密封。具有结构紧凑、体积精小、运行可靠、密封性好、维修容易、安装方便、适应性强等优点。特别适合于介质是粘稠、含颗粒、纤维性质的场合。
阀体
公称通径：15~200mm
公称压力：PN1.6、4.0、6.4MPa
连接形式：法兰式按JB78-59、JB79-59、HG20592-97
材 料： HT200，WCB ，ZG1Cr18Ni9Ti，ZG0Cr18Ni12Mo2Ti，衬四氟乙烯，
CF8（304），CF8M（316） ，CF3M（316L）
温度范围：常温-20℃~+180℃、中温-40℃～+350℃
填料:V型聚四氟乙烯填料,含浸聚四氟乙烯填料，石棉编织填料，柔性石墨。
阀内组件
阀芯型式：O型阀芯
流量特性：快开特性
材 料：ICr18Ni9Ti，0Cr18Ni12Mo2Ti
可 调 比：350：1
阀座材料：聚四氟乙烯（PTFE），特制PPL，金属阀座
执行机构
气缸工作压力：0.4~0.7Mpa
气缸开关时间：双作用式1~5秒
气缸空气耗量：1~131L
电磁阀电源：220VAC，24VDC
气缸形式：单缸式或双缸式
运行参数：
| 公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
| 流量系数（Kv） | 20 | 38 | 72 | 110 | 170 | 215 | 380 | 550 | 890 | 1400 | 2000 | 3580 | ||
| 动作范围 | 0－90 | |||||||||||||
| 允许压差ΔP | 小于公称压力（1.6MPa） | |||||||||||||
| 泄漏量Q | 按API598标准测试 无泄漏 | |||||||||||||
| 基本误差 | 2% 带定位器 | |||||||||||||
| 回差 | 2% 带定位器 | |||||||||||||
| 死区 | 0.6% 带定位器 |
|||||||||||||
