产品概述：

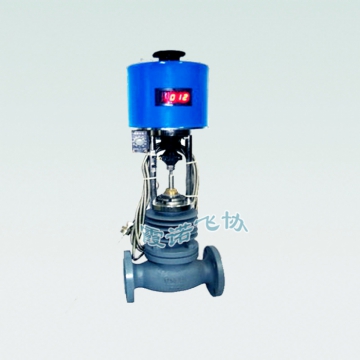

产品说明：自力式电控温度调节阀（适用于较大口径及导热油控制），该阀最大的特点只需普通220V电源，利用被调介质自身能量，直接对蒸汽、热气、热油与气体等介质的温度实行自动调节和控制，亦可使用在防止对过热或热交换场合,该阀结构简单,操作方便,选用调温范围广、响应时间快、密封性能可靠,并可在运行中随意进行调节。
本系列产品公称通径由20至200mm，公称压力有1.0、1.6、4.0、6.4MPa，使用温度范围由-20℃~350℃，接受信号为0~10mA.DC或4~20mA.DC来改变被调介质流量，使被控工艺参数保持在给定值，其中单座调节型适用于压差较小，介质粘度较大或稍有颗粒杂质场合。套筒调节型适用于压差较大场合。
零件材料：
阀体、阀盖：HT200、ZG230-450、ZG1Cr18Ni9Ti
阀芯：ZG1Cr18Ni9Ti、司太莱合金堆焊、增强聚四氟乙烯
填料：聚四氟乙烯、柔性石墨 推杆、衬套：2Cr13
波纹管：1Cr18Ni9Ti 垫片：橡胶石棉板、10、1Cr18Ni9Ti 石棉缠绕垫片
运行参数：
| 公称通径DN(mm) （阀座直径dn） |
20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||||
| (10) | (12) | (15) | (20) | |||||||||||||
| 额定流量系数 | 直级 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | |
| 等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | ||
| 额定行程(mm) | 16 | 25 | 40 | 60 | ||||||||||||
| 公称压力PN(MPa) | 1.0 1.6 4.0 6.4 | |||||||||||||||
| 固有流量特性 | 直线、等百分比 | |||||||||||||||
| 固有可调比 | 50 | |||||||||||||||
| 允许泄漏量 | 单座 | 硬密封：IV级 软密封：VI级 | ||||||||||||||
| 套筒 | 硬密封：II级 软密封：VI级 | |||||||||||||||
| 工作温度t (℃) | -20~200 -40~250 -40~450 -60~450 | |||||||||||||||
| 信号范围（mA.DC） | 0~10 4~20 | |||||||||||||||
| 作用方式 | 电关式 电开式 | |||||||||||||||
| 使用环境温度（℃） | 电动调节阀：-20~70℃ | |||||||||||||||
| 使用环境湿度 | 电动调节阀：≤95% | |||||||||||||||
| 电源电压 | 220V 50Hz |
|||||||||||||||
