产品概述：

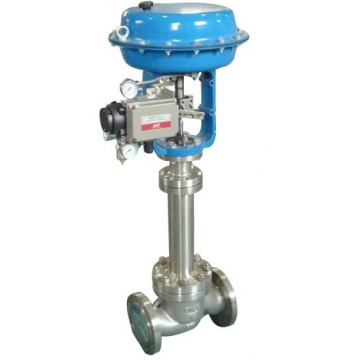

产品概述气动薄膜低温调节阀是一种在低温,深冷场合使用的调节阀.采用长颈阀盖保温,配用多弹簧执行机构。具有结构紧凑、重量轻、稳定性好等优点.阀体采用精密铸,材料为铝合金,具有良好的耐低温性.玻纹管密封保证了调节阀在低温场合不外漏。
本系列产品有连接板安装型和浮动套安装型两种。产品公称压力等级为PN6；阀体口径范围DN20~100。适用流体温由-200℃~-250℃范围内多种档次。泄漏量标准有IV级或VI级。流量特性为线性或等百分比。多种多样的品种规格可供选择。
1、流路简单，阻力小，阀体容量大双导向，阀工作稳定性好；
2、可调范围大，固有可调比50 ；
3、波纹管密封对移动的阀杆形成完全的密封，堵绝流体外漏；
主要零件材料
· 阀 体：LF4、LF2、LF3、LCB、WCB、SS316、SS304、SS316L、WC1、WC2
· 阀 杆：1Cr18Ni9、2Cr13、304、316、316L
· 阀 盖：1Cr18Ni9、316、WCB、LCB、LF1、LF2、LF3、LF4、WC1、WC2
· 波纹管：1Cr18Ni9、316、304、316L
· 阀芯、阀座：1Cr18Ni9、316、WCB、LCB、LF1、LF2、LF3、LF4、WC1、WC2
· 垫 片：紫铜、1Cr18Ni9、316
运行参数：
| 公称通径DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | ||||||
| 阀座直径dn（mm） | 10 | 12 | 15 | 20 | ||||||||||
| 额定流量系数KV | 直 线 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | ||
| 等百分比 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | |||
| 额定行程（mm） | 16 | 25 | 40 | |||||||||||
| 膜片有效面积Ae（cm2） | 280 | 400 | 600 | |||||||||||
| 固有流量特性 | 直线、等百分比 | |||||||||||||
| 公称压力PN（MPa） | 0.6 | |||||||||||||
| 固有可调比（R） | 50 | |||||||||||||
| 工作温度t（℃） | D0：-60~-100， D1：-100~-200， D2：-200~-250 | |||||||||||||
| 信号范围PN(KPa) | 20~100，40~200，20~60，60~100，80~240 | |||||||||||||
| 允许压差（MPa） | 不带定位器 | 0.6 | 0.47 | 0.30 | 0.27 | 0.18 | 0.11 | |||||||
| 带定位器 | 0.6 | 0.41 | 0.26 | |||||||||||
| 允许泄漏量 | IV级 VI级 | |||||||||||||
| 气源压力Ps(MPa) | 0.14~0.4 |
|||||||||||||
