产品概述：

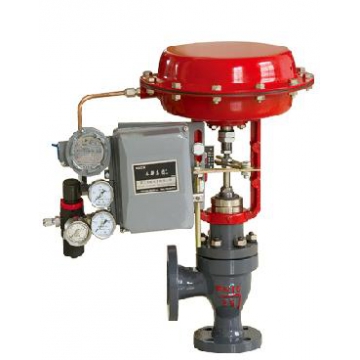

产品概述气动薄膜常温、中温角型单座节阀，阀体为直角形，阀芯为单导向结构，阀的流路简单，便于自净和清洗。
运行参数：
| 公称通径mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 阀座直径mm | 10、12、15、20 | 26 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| 额定流量系数kv | 1.6，2.5，4.0，6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 |
| 公称压力MPa | 0.6 4.0 6.4 | ||||||||||
| 行 程mm | 10 | 16 | 25 | 40 | 60 | ||||||
| 流量特性 | 直线 等百分比 | ||||||||||
| 介质温度℃ | -20～200、-40～+250(常温型) -40～315（中温型） | ||||||||||
| 法兰尺寸 | 铸铁法兰尺寸按JB79-59，铸钢法兰尺寸按JB79-59 | ||||||||||
| 法兰型式 | 按JB77-59，其中铸钢法兰按光滑式，铸钢法兰按凹式 | ||||||||||
| 阀体材质 | HT200,ZG230-450、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti | ||||||||||
| 上阀盖型式 | 普通式（常温型），热片式（中温型） | ||||||||||
| 可调比 | 30:1 |
||||||||||
