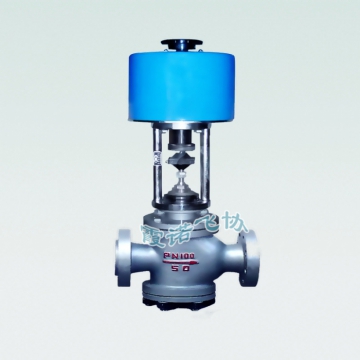

产品概述：
技术参数原理结构：直通铸造阀
公称通径：20－300mm
公称压力：PN1.6、4.0 、6.4MPa
连接形式：法兰JB78－59、JB79－59
阀体材料：HT200、ZG230—450、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
常温型：-20℃－+200℃ 散热型：-40℃－+450℃
压盖形式：螺栓压紧式
填料：V型聚四氟乙烯填料、柔性石墨、不锈钢波纹管
阀芯形式：双导向单座柱塞式阀芯
流量特性：等百分比特性、直线特性、快开特性
阀芯材料：1Cr18Ni9Ti、0Cr18Ni12Mo2Ti
运行参数：
| 公称通径DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |||
| 座直径dn(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |||
| 额定流量系数Kv | 单座 | 5.0 | 8 | 12 | 20 | 32 | 50 | 80 | 120 | 200 | 280 | 450 | ||||
| 双座 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | ||||
| 行程mm | 10 | 16 | 25 | 40 | 60 | 100 | 100 | |||||||||
| 允许压差△MPa | ≤公称压力 | |||||||||||||||
| 基本误差% | ±2.5 | |||||||||||||||
| 回差% | 2.5 | |||||||||||||||
| 死区% | 1.0 | |||||||||||||||
| 始终点偏差% | ±2.5 | |||||||||||||||
| 额定行程偏差% | 2.5 | |||||||||||||||
| 允许泄漏量Q | Kv值的0.01% 按GB4213－84标准 | |||||||||||||||
| 可调范围 | 50:1 | |||||||||||||||
| 执 行器 |
PSL | PSL201 | PSL202 | PSL204 | PSL208 | PSL312 | PSL320 | |||||||||
| 3810L | 381LSA08 | 381LSA20 | 381LSB30 | 381LSB50 | 381LSC65 | 381LSC160 | ||||||||||
| 材质选择 | 1.6MPa | 常温－20℃~+200℃ 铸铁HT200 | ||||||||||||||
| 4.0MPa | 常温－40℃~+200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti | |||||||||||||||
| 中温－40℃~+450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti | ||||||||||||||||
| 6.4MPa | 常温－20℃~+200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti | |||||||||||||||
| 中温－40℃~+450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti | ||||||||||||||||
使用范围：
应用范围电动单（双）座调节阀，配用PS、3810、ZAZ、DKZ等系列直行程电动执行机构，无需另配伺服放大器，有输入控制信号（4－20mADC或1－5VDC）及单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节，具有体积小，重量轻、连线简单、泄漏量少的优点，但抗不平衡力较小，故阀门前后的工作压差不宜过高。它们能广泛应用于电力、冶金、石油、化工、轻工、环保等行业的工业过程自动控制系统中。
