产品概述：

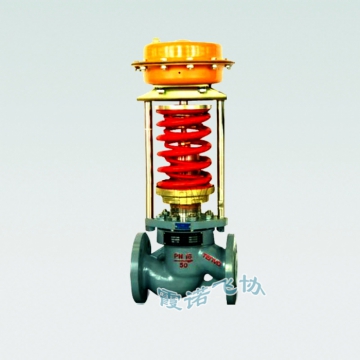

自力式压力平衡调节阀是在自力式压力调节阀的基础上，引进德国技术改进而成，该阀无需外加能源，利用旁路介质自身能量为动力源，引入执行机构控制阀芯位置，平衡阀后与旁路介质压力，使阀后压力始终与旁路介质压力一致。具有动作灵敏，密封性好，压力平衡波动小等优点。本系列产品有单座、套筒、双座三种结构；执行机构有薄膜式、活塞式二种。产品公称压力等级有PN16、40、64；阀体口径范围DN20~300；泄漏量等级有II级、Ⅳ级和VI级三档；流量特性为快开。可按需要组合满足用户工况要求。
（1）自力式压力平衡调节阀无需外加能源，能在无电无气的场所工作，既方便又节约了能源。
（2）平衡阀后和旁路压力，保持阀后压力和旁路介质一致。
（3）橡胶膜片式检测，执行机构检测精度高、动作灵敏
（4）采用压力平衡机构，利用伺服原理，自动平衡阀后与旁路压力，使调节阀反应灵敏、控制精确。
运行参数：
| 通径 （DN） |
20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||||||
| 流量系 数（KV） |
7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | 1750 | ||||||||
| 行程 （mm） |
8 | 10 | 14 | 20 | 25 | 40 | 50 | 60 | 70 | ||||||||||||
| 压力（MPa） | 1.6 4.0 6.4 | ||||||||||||||||||||
| 流量特性 | 快开 | ||||||||||||||||||||
| 精度% | ±5 | ||||||||||||||||||||
| 温度 （℃） |
≤350 | ||||||||||||||||||||
| 泄漏量 | 硬密封（1/h） | 单座：≤10-4阀额定容量（IV）级；双座、套筒：≤5×10-4阀额定容量（II级） | |||||||||||||||||||
| 软密封（1/h） | 0.15 | 0.30 | 0.45 | 0.60 | 0.90 | 1.7 | 4.0 | 6.75 | 11.10 | 16.0 |
|||||||||||
