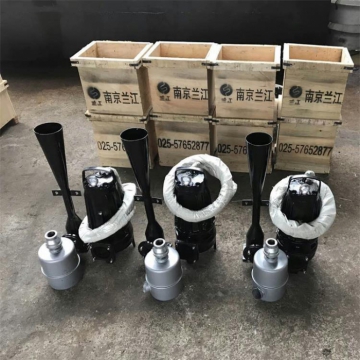

废水池潜水推流曝气机 QSB射流曝气机，产品说明
通过潜水泵产生的水流经过喷嘴形成高速水流，在喷嘴周围形成负压吸入空气，经混合室与水流混合，在喇叭形的扩散管内产生水气混合流，高速喷射而出，夹带许多气泡的水流在较大面积和深度的水域内涡旋搅拌，完成曝气，并且其轴功率不随潜没深度的变化而变化，进气量可以调节。正因为如此，射流式曝气机可以在水位变化较大的池中应用。
结构及工作原理
深水自吸式潜水射流曝气机主要由WQ型潜水排污泵，文丘里管、扩散管、进气管及消声器等组成。
选型与安装
需本公司协助选型时，用户应提供池型及尺寸、介质特性、所需进气量、潜水深度等相关数据，以便本公司设计和提供优化的设备，更好地满足用户的需求。深水自吸式潜水射流曝气机的安装形式有自耦安装式和移动式安装两种。自耦安装方式是将曝气装置和专用的底座固定在水池底部，在池顶安装好配套的支撑块，用导轨使两者相连，电泵与一特定支架连接好，沿导轨下滑达到底座出口位置，通过泵自重，自动耦合密封。自耦式安装无需安装或维修人员进入水坑即可提升和安装电泵，从而维护方便、快捷、安全。移动式安装方式是将深水曝气机安装于池底，依靠自重定位，具有安装位置变动灵活、成本较低等特点。
易安装、少维护
本设备可根据曝气池结构特点、待处理水的水量、水质指标变化等任意调节空气量、灵活选择安装位置、布置方式、喷射角度、潜水深度等。本设备通常将射流器安装在散流器上，潜水泵单独布置，并采用软管连接，以便水泵吊出维护，避免设备维护时放空池水，同时，搬运、吊装、拆卸更方便。
由于射流器和散流器属于静止设备，无须运转维护，潜水泵选用专业厂家产品，质量易于保证，因此，本设备基本不需要频繁维护，一般对潜水泵每年例行维护一次。
废水池潜水推流曝气机 QSB射流曝气机， 性能参数
深水自吸式潜水射流曝气机可在下列条件下正常连续运行：
1.zui高介质温度不超过40℃
2.介质的PH值在5~9
3.介质密度不超过1150kg/m3
型号参数
|
型号 |
功率 |
额定电流 |
转速 |
进气量 |
增氧能力 |
进7.90气管口径 |
|
Type |
(kw) |
(A) |
(rpm) |
(m3/h) |
(kgO2/h) |
(mm) |
|
QSB0.75 |
0.75 |
2.9 |
2900 |
10 |
0.50 |
32 |
|
QSB1.5 |
1.5 |
3.7 |
2900 |
22 |
1.26 |
32 |
|
QSB2.2 |
2.2 |
5 |
2900 |
35 |
2.30 |
50 |
|
QSB3.0 |
3.0 |
6.4 |
2900 |
50 |
2.80 |
50 |
|
QSB4.0 |
4.0 |
8.2 |
2900 |
75 |
3.75 |
50 |
|
QSB5.5 |
5.5 |
12.4 |
1470 |
85 |
6.00 |
50 |
|
QSB7.5 |
7.5 |
16.3 |
1450 |
100 |
7.90 |
50 |
表中进气量及增氧能力是在标准试验条件下（20℃水温、气压101.325kPa）曝气机潜水深度3m，试验介质为清水的试验值。如潜水深度或进气量大于表中的数值，需用户提供潜水深度和进气量，以便本公司设计和提供优化的设备在中度污水中，增氧能力应乘以0.85后作为设计依据
