LJQD型气动冷凝水回收泵又称疏水自动加压装置，此设备设计用于不使用电力来泵送冷凝液、油和其他高温液体等的场合，无需维护，能将大量凝结水和其它液体从低位、低压或真空场所泵送到高处及高压区域。与传统电泵相比，LJQD型气动冷凝水回收泵可以泵送99℃以上的高温冷凝水，由于没有高速旋转的密封结构，电机和泵叶轮，因此，没有泄漏和气蚀问题。应用于远距离输送、低压或真空系统、高背压凝结水系统、大泵液量场合、不需要电力的场合、易燃易爆及有害介质场合、潮湿肮脏的环境、用于排放开放式蓄水槽和集水池中冷凝水不错的选择。
2、气动冷凝水回收泵作用
LJQD型气动冷凝水回收泵的使用寿命是传统电泵寿命的10 倍以上。
其制造材质为碳钢(可根据客户要求，提供不锈钢结构型)。可以利用蒸气、压缩空气或气体驱动本设备，并可用于提高任何无腐蚀液体的扬程。接管采用法兰或内螺纹(螺纹法兰)连接方式。
减少生产蒸汽所需的燃料费用
减少锅炉给水的水处理费用
减少用水费用
3、气动冷凝水回收泵应用
远距离输送
低压或真空系统
高背压冷凝水系统
大泵液量场合
不需要电力的场合
易燃易爆及有害介质场合
用于排放开放式蓄水槽和集水池中冷凝水不错的选择
4、气动冷凝水回收泵安装方式
LJQD型气动冷凝水回收泵采用立式安装。
5、气动冷凝水回收泵动力气体
LJQD型气动冷凝水回收泵采用蒸气或压缩空气作为动力气体。
6、气动冷凝水回收泵工作原理
液体经由入口止回阀，在重力作用下进入泵内，使浮球上升。当浮球上行至其上限位置时，供气阀打开，蒸气或压缩空气进入泵体内，从而在泵内逐步建立起压力，直至达到足以克服反压力的状态，增压液体顶开出口止回阀，开始排放液体。当浮球下行至其下限位置时，供气阀关闭，切断蒸气或压缩空气，并同时打开排气阀，泵内压力降低。此时液体重新注满泵腔。
7、气动冷凝水回收泵特点
机构坚固可靠，无需调整和维护。
LJQD型气动冷凝水回收泵全不锈钢内件，抗腐蚀，使用寿命长；
内部采用经久耐用的压缩弹簧，受压弹簧机构保证长使用寿命，弹簧质保2年；
LJQD型气动冷凝水回收泵进、排气阀芯经过研磨确保严密密封；
经过特殊制造的高精度浮球和进汽阀密封环表面的硬化处理确保长久稳定的使用寿命;
可用于高背压，低压和真空系统，适用于酸及其它苛刻工艺介质；
LJQD型气动冷凝水回收泵无故障工作 4 年以上，
使用压缩空气或蒸汽作为动力源，适合在远距离及危险场合泵送液体
8、气动冷凝水回收泵集水罐
作 用
集水罐是储存凝结水，防止其溢流的设备；而泵在工作过程中，大直径长管或储水箱也可替代使用。传统的电动冷凝水回收泵一般都需要一个冷凝水收集容器，使得冷凝水冷却并闪蒸，电泵的吸口可能降低压力，使得高温冷凝水在吸抽流过泵叶轮时发生汽蚀现象，对电泵造成损坏。气动冷凝水回收泵是间断工作的，动力源进入气动冷凝水回收泵内排液时，泵内压力升高，进口止回阀关闭，不能接收液体，如果液体是以连续方式排向自动泵，则需要安装足够容积的收集罐，这样，可以收集气动冷凝水回收泵在排液时所积存的冷凝水。
选 型
集水罐是储存凝结水，防止其溢流的设备；而泵在工作过程中，大直径长管或储水箱也可替代使用。集水罐选型请参阅表4。
9、气动冷凝水回收泵组装与配置

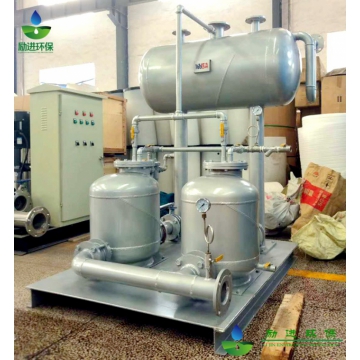

气动冷凝水回收泵由LJQD型冷凝水回收泵、集水罐和其它辅助设备组成，紧密的安装在一个金属框架内，从前期设计，到接管，组装工作都在工厂完成，为您节省时间和减少在现场的组装费用。此外，气动冷凝水回收泵确保每一步安装都是正确的。
两台或两台以上的气动冷凝水回收泵可满足大流量的场合，由两台LJQD型冷凝水回收泵组成的气动冷凝水回收泵也可以使用压缩空气作为驱动压力。
10、气动冷凝水回收泵选型
10.1 相关知识
排量能力的大小，取决于几个参数。驱动压力大小和流动路线上的阻力是最为明显的因素，其次是止回阀的CV 值，充入液体的压力或压头，排气管路的阻力及气体的特性。应注意，冷凝水回收泵是间断工作的，所以每小时总排量取决于循环的快慢。因为冷凝水回收泵不回吸进口液体，所以，介质是靠重力流入泵内，压力或压头越高，充液循环的阶段越快。当充液完毕后，弹簧联动机构会打开进汽（气）阀，关闭排气阀，通过蒸汽或压缩气体排出液体，对排液速度影响的主要是出口止回阀的CV 值，下游背压，动力源是什么介质（蒸汽需要注意）。因为蒸汽会凝结，从而减少驱动压力，在一些场合，这个现象会影响排液的速度及排量。
10.2 选型指南
选择正确的LJQD冷凝水回收泵以满足实际工况要求，需要以下具体数据：
冷凝水回水量。
可使用的驱动压力（蒸汽， 压缩空气或其它惰性气体）。
总扬程或回水箱的压力，管线，管件中的摩擦阻力损失。
可供应用的压头（建议0.3m）自动泵。
举例，如图所示：
冷凝水回收量: 1500 kg/h,
充水压头（进水高度）: 0.15 m
驱动压力(压缩空气): 5.2 bar g,
泵至回收主管的垂直提升高度: 9.2 m
回水管道的压力: 1.7 bar g,
管道摩擦压力降可以忽略。
计算泵液能力
总背压：1.7 bar + ( 9.2 m x 0.0981) = 2.60252 bar g泵的选择，假设蒸汽作为驱动压力为5.2 bar g，背压为3 bar g，根据表1， SVQD-50冷凝水回收泵的泵液能力是2540 kg/h。
修正充水压头
（进水高度） 根据表3，0.15 m 进水高度修正系数是 0.7。修正后的泵液能力是： 2540 Kgs/h x 0.7 = 1778 kg/h
修正非蒸汽驱动泵水能力
根据表2，背压 2.60252 bar / 5.2 bar = 50% 修正系数是1.12。修正排水能力，1778 kg/h x 1.12 = 1991 Kg/h,所以，本例中SVQD-50R冷凝水回收泵是推荐使用。若为蒸汽驱动介质则此步不用计算
