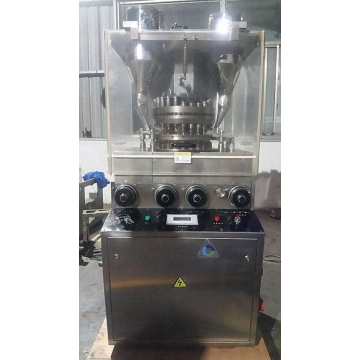

出售二手旋转式压片机
公司介绍
梁山县德行二手设备购销部长期供应二手烘干设备，二手国产进口碟式分离机，二手导热油炉,二手卧式螺旋离心机，二手板框压滤机，二手卧式离心机,二手卧式双级活塞推料离心机.二手管束干燥机，二手闪蒸干燥机，二手搪瓷反应釜，二手不锈钢反应釜，二手不锈钢列管式冷凝器等，二手不锈钢冷热缸，二手高压均质机，二手乳品设备，二手饮料设备，，食用油加工厂，,饲料加工厂，酒精厂，乳品厂，食品蛋白厂，饮料厂整套生产设备.
联系人：潘经理 电话：15106375376
dehangershouhuagongshebei-miaoyuanyuan
技术原理：
最大压片深度： 15mm
最大片剂厚度： 6mm
转 盘 转 速： 11－28转/分
生 产 能 力： 4.3-11万片/h
电动机功率： 2.2千瓦、960转/分、380/50伏/赫
外 形 尺 寸： 930×900×1600mm
单冲压片机工作原理：该单冲压片机特点是一种小型台式电动连续压片的机器,也可以手摇，压出的药片厚度平均，光泽度高，无需抛光。由于单冲压片机只有一付冲模，所以称单冲压片机；物料的充填深度,压片厚度均可调节。
旋转式压片机结构特征： 1、本机的上半部为压片结构：它的组成主要为上冲、中模、下冲三个部分连成一体，周围19付冲模均匀排列在转盘的边缘上、上下冲杆的尾部嵌在固定的曲线导轨上，当转盘作旋转运动时，上下冲即随着曲线轨导作升降运动而达到压片目的。
2、主要工作过程分为：⑴充填；⑵压片；⑶出片。三道程序连续进行,充填和压片有调节控制机构,附有表牌说明,操作简易。
3、本机采用流栅式加料机构，能使物料均匀地充满模孔，减少片重差异。
4、电动机装在机座内，用三角皮带拖动蜗杆传动转盘，并在电动机轴上装置无级变速皮带轮，通过电机的移动，可任意调节速度,使用安全可靠无噪音。
5、机座的侧面装有吸粉箱，其中有鼓风机、储粉室、滤粉室，当机器在高速运转中，产生飞粉和中模下坠的粉末，通过吸粉嘴排除之，不致粘结塞住，保持运转平稳正常。
机构造说明：
1、上压轮架装置
上盖为整体铸件，槽内装压轮，它套在曲轴上，轴外端有械杆连接螺旋弹簧，当压轮面上受压过大时，使曲轴的偏心力矩作用而使弹簧压缩，增大上下压轮间距离,减低压力，借以保护件和冲模模的安全使用，压力的调节，旋转花形手把改变弹簧的长度，使弹簧的压力恰至足够需要。
2、上轨道装置
导轨盘为一圆盘形，周围嵌有经过热处理的导轨片，用螺钉紧固，上冲尾部的凹槽沿着导轨的凸边运转，而作有轨迹的升降运动。
3、19孔转盘装置
转盘为一整体铸件，周围有19个垂直均匀排列的模孔，孔内装置19付冲模，整体套在固定立轴上，工作时由蜗杆传动，整体的转盘它抱着全部冲模作顺时针方向旋转。
4、传动轴附离合器装置
传动轴水平安装在轴承托架内，中间有蜗杆,前端有试车手轮，后端为锥形圆盘离合器，有手柄控制开关与停车，离合器的接触靠螺旋弹簧的压力传输，若机器的负荷超过弹簧的压力时，就发生打滑，这样勿使机器遭受严重的损坏。
5、加料器装置
圆桶锥底形料斗和月形回流栅式的加料器，为供料给压轮压片。加料器的装置注意其平面应校准至将碰面末碰转盘面，一般留空隙0.03-0.1毫米，空隙可由支柱装置调节。粉量调整方法，在料斗架的顶部有一滚花螺钉，为调节料斗的高度，控制粉子的流量，其高度须根据颗粒的大小和充填量，可观察栅式加料器内粉子的积贮量勿外溢为合格。调整后应将侧面的滚花螺钉旋紧。
6、主体、下导轨、下压轮装置
主体为一方箱形，长方形槽内装下压轮，其平面上装有一副经过热处理的轨导，用螺钉紧固着，当下冲在运行时，它的尾部嵌在轨导槽内，随着槽的坡度而作升降运动，轨导的末端有一个圆孔，用圆面积片盖着，为装置下冲之用，下压轮装在主体的槽内，它套在曲轴上，曲轴的外端装有斜齿轮和蜗杆连结,旋转蜗杆，通过齿轮的减速而作微量的转动，当轴的偏心向上时，压轮上升，压力增加片薄，下则片厚，借以控制片剂的厚度和软硬。表牌上的标记从0-6相应于片剂的厚度，由于斜齿轮有自锁作用，允许在运转中进行调节，但调整后，应将中间的花形手把扳紧。
7、充填调节装置
充填调节机构装置在主体的内部,在主体的平面上可观察到月形的充填轨，它由螺旋的作用而上升或下降来控制充填量，圆盘上的表牌刻度从0-45等于充填量每格0.01毫米，转动圆盘进行调节时，向右转充填量增加，向左转减少，在圆盘右边装有0-15表尺为充填量，单位为毫米。
8、机座及电动机装置
机座为一立体方箱形，电动机装在座内的活动板上，凋节速度时，旋转机座外圆形手轮，调节时先松手轮中心的滚花螺母后转动手轮，向左旋快，向右旋慢，调整后应将滚花螺母上紧，机座内装有电器，在前门上装有电流表，按钮开关和红绿指示灯，电源接通时红灯亮。表示线路有电，当开动电动机后，红灯灭绿灯亮表示电动机已正常运转，电流表为测定电动机的负荷用。
