由潜水电机、减速机、螺旋推进叶轮、密封机构、手摇卷扬机构、电气控制等部分构成。螺旋叶轮在电机和减速机驱动下低速旋转，产生大体积流场，，应用大体积流动模式来得到快速的受控流体输送，同时环流模式确保了全部容池内的液体都能反复通过混合区。

【QDT3.0环形池/缺氧池低速推流器】用途及适用范围

   该设备广泛应用于氧化沟推流，各类水处理工艺的水解池逆向搅拌，同时也用于河流防冻、泻湖、水产养殖等搅拌推流。

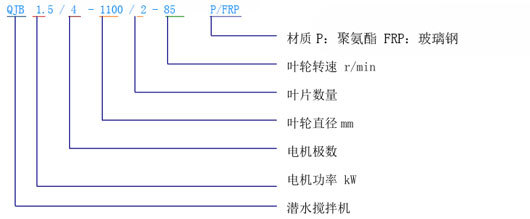

型号表示方法：

【QDT3.0环形池/缺氧池低速推流器】性能特点：
■安装方便迅速、使用于各种类型的水池。
■结构紧凑、体积小、重量轻。操作维护简单、安装方便快捷、使用寿命长。
■叶片具有自洁功能，可防杂物缠绕、堵塞。
■与曝气系统配合使用可使能耗大幅度降低，充氧量明显提高，有效防止沉淀。
■可在下列条件下正常连续运行：★ 最高介质温度不超过40°C★ 介质的PH值在5-9
【低速潜水推流器】结构特点：
■螺转叶轮带后掠角，能自净，无缠绕和堵塞现象；
■密封可靠、无渗漏，并设有泄露、过热全功能保护；
■能耗低、无噪音；
■电机绕组为F级绝缘，防护等级为IP68，选用一次润滑免维护进口轴承，具有油室泄漏检测和电机绕组过热保 护功能，使电机的工作更加安全可靠。
■机械密封的摩擦付材质为耐腐蚀的碳化钨，所有紧固件均为不锈钢材质。
■0-7.5KW叶轮直径范围：1100-2500mm
■叶轮转速范围：35-115r/min
■推力范围：≤4275N
■材质：叶浆采用进口聚氨酯材料，电机壳铸铁，NSK/SKF优质轴承，具体情况可根据客户要求定做产品。

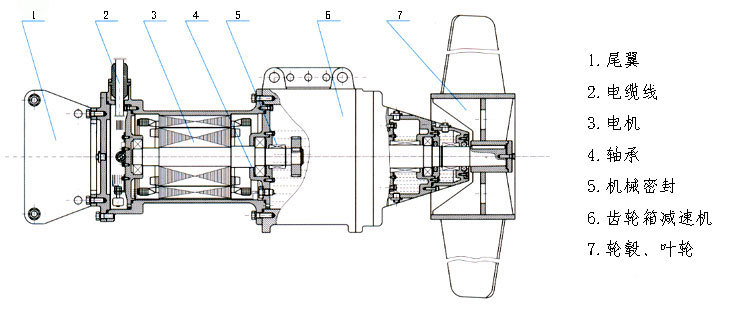

低速推流器内部结构

潜水搅拌机性能参数表

   搅拌机在额定电压380V，频率为50Hz,绕组绝缘等级F级，防护等级IP68，工作制式Ⅰ条件下

 潜水低速推流器结构设计
1接线盒
   接线盒与周围液体、电机部分完全密封隔离；冷却：电机定子由周围的液体冷却。
2齿轮
采用行星齿轮传动，以降低叶轮转速。
3潜水推流器叶片
   叶片为双香蕉形，用铝合金浇铸，有效防止了叶片的断裂问题；叶片进口边向后弯曲，具有永久自动清洗性能；用锁紧螺母紧固在轴上，在起吊维修时，容易拆卸更换。
4潜水推流器电机
   采用全淹没式鼠笼型感应电机，潜水电机绕组的绝缘等级为F等级，防护等级IP68。每分钟最大转速不超过1500转。电机能连续运转，每小时至少能起动12次，而不引起任何有害影响。
5潜水推流器油室
   润滑并冷却密封装置，轴承座及减速箱与电机和液体之间，油室起着减震和消音的作用，必要时可埋置一个气囊装置以减少和降低油室内的压力上升。
6潜水推流器轴承
   电机轴由两个轴承支承，支承轴承为双列球轴承；而主轴承为双列球面滚子轴承；叶轮轴由一个双列角接触球轴承和一个圆柱滚子轴承支撑；
搅拌器轴承的运行寿命大于60000小时。
7潜水推流器轴密封
   搅拌机有两个机械密封和一个唇形密封组成。密封装置材料：碳化钨--碳化钨。
8 潜水推流器机械密封
   每个轮轴配备串联式双层独立的旋转轴机械密封系统，密封装置在一只油箱内运行。机械密封设计寿命大于25000小时。
9潜水推流器监测系统
   定子绕组中装有两个热敏开关，热敏开关在125℃动作，正常情况下，电机的温度不超过80℃。
10控制系统
   控制箱可实现设备的自保护，具有过热、过流和泄漏保护功能，可预留PLC接口。

QDT3.0环形池/缺氧池低速推流器

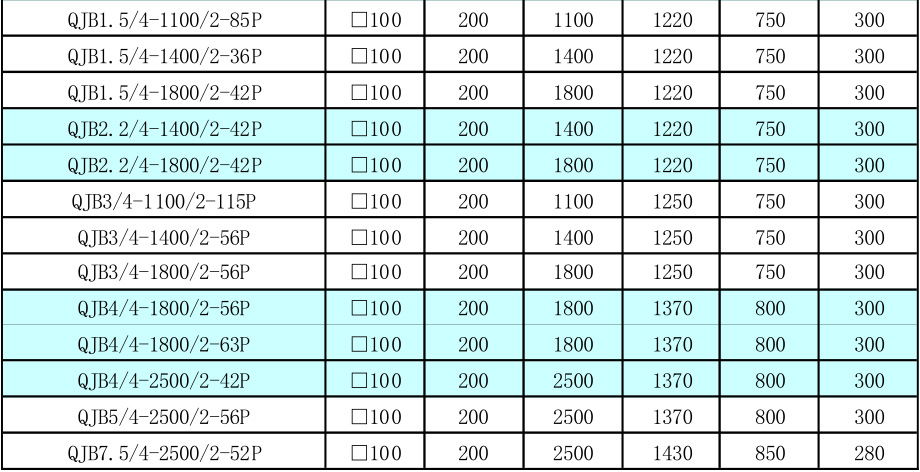

低速推流器安装尺寸：

配套范围
装配完整的水下推进器：
※ 潜水电机
※ 全套提升装置、导杆、支架、钢丝绳等
※ 10米水下电缆、电缆夹、接线盒
※ 所有连接附件、地脚螺栓
※ 控制箱
潜水推流器使用寿命
潜水搅拌机在规定的条件下，首次故障前平均运行时间不小于10000小时，整机使用寿命不小于15年。制造标准中华人民共和国城镇建设行业标准 潜水搅拌机标准号：CJ/T109-2000。

低速推流器安装：

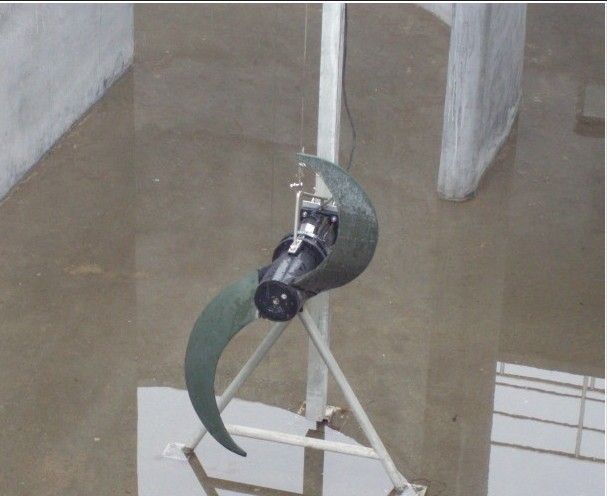

低速推流器现场安装：
