技术参数QJB型潜水搅拌机的型号和参数
QJB型潜水搅拌机产品型号说明
QJB1.5/8-400/3-740/C/S/P/AL
QJB------潜水搅拌机（推流器）的拼音缩写
1.5-----电机功率（KW）
8-----电机级数
400-----叶轮直径
3-----叶片数
740-----额定转数（r/min)
C/S/P/AL-----材质：C代表铸铁，S代表不锈钢，P代表聚氨酯，AL代表铝
>性能参数
搅拌机在额定电压为380伏，频率为50Hz的性能参数如下
|
搅拌机型号 |
额定功率 |
额定电流 |
叶轮直径 |
叶轮轮速 |
重量 |
安装系统 |
水推力 |
|
(Kw) |
(A) |
(mm) |
(r/min) |
(Kg) |
(N) |
||
|
QJB0.85/8-260/3-740/c/s |
0.85 |
4 |
260 |
740 |
55 |
安装系统1 |
180 |
|
QJB1.5/6-260/3-960/c/s |
1.5 |
4 |
260 |
960 |
55 |
安装系统1 |
260 |
|
QJB2.2/8-320/33-740/c/s |
2.2 |
8 |
320 |
740 |
110 |
安装系统2 |
580 |
|
QJB4/6-320/3-960/c/s |
4 |
12 |
320 |
960 |
115 |
安装系统2 |
690 |
|
QJB5.5/4-670/3-295/c/s |
5.5 |
13 |
670 |
295 |
350 |
安装系统3 |
790 |
|
QJB7.5/4-670/3-330/c/s |
7.5 |
17 |
670 |
330 |
360 |
安装系统3 |
1050 |
|
QJB11/4-790/3-303/c/s |
11 |
24 |
790 |
303 |
400 |
安装系统3 |
2100 |
|
QJB15/4-790/3-360/c/s |
15 |
32 |
790 |
360 |
410 |
安装系统3 |
2900 |
特征描述
产品结构组成：
QJB型潜水搅拌机主要由潜水电机、防水机构、叶轮、导流罩、手摇葫芦、电气控制等部分构成。
搅拌叶轮在电机驱动下旋转搅拌液体,使之产生旋向射流,并利用沿着射流表面的剪切应力来进行混合,使流场以外的液体通过摩擦产生搅拌作用,在极度混合的同时,形成体积流,应用大体积流动模式得到受控流体的输送。
七、 安装系统
潜水搅拌机的专用安装系统可在无需排出池中污水的情况下，能快速安装和拆卸潜水搅拌机。
当池深H<4米时建议采用安装系统一。潜水搅拌机的潜水深度可以根据需要进行垂直方向的调节，而且在水平卖弄内可绕导杆旋转的***大角度为正负60°起吊系统底座、支撑架和下托架与池的有关连接面均采用膨胀螺栓固定，无需预留孔。安装系统二用导向钢绳替代导杆，具有运输方便，现场安装简单等特点。该系统从根本避免了由于运输引起导杆弯曲的、变形从而影响正常使用的情况，并有效改善了池深过深情况下，由于导杆的安装误差而导致的无法正常起吊等现象。在有悬臂池顶的安装条件下更显得操作方便可靠。
客户订货时，请提供池深H及池形图，以便厂房加工时确定导杆或导向钢丝的尺寸。安装系统的材质采用不锈钢(或碳钢)制造。安装系统中除导杆或导向钢起吊底座外，多台搅拌机可公用一套起吊装置。
八 、安装注意事项
◎导杆或导向钢丝应与水平垂直，可采用铅锤校正;
◎吊钩在起吊潜水搅拌机时，叶轮端较水平面应上仰5°-10°
◎通过起吊装置上的链条的调节，使得潜水搅拌机沿导杆或导向钢丝滑下过程中，起吊钩和潜水搅拌机的起吊重心处于同一垂直线上。

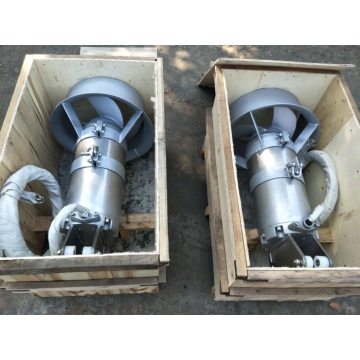

现场图：
