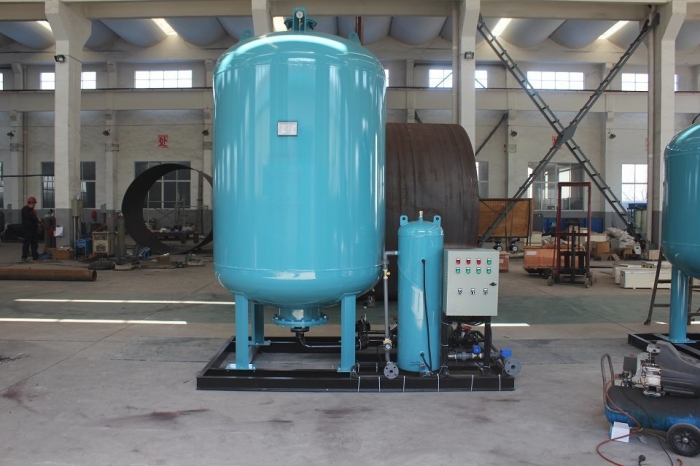

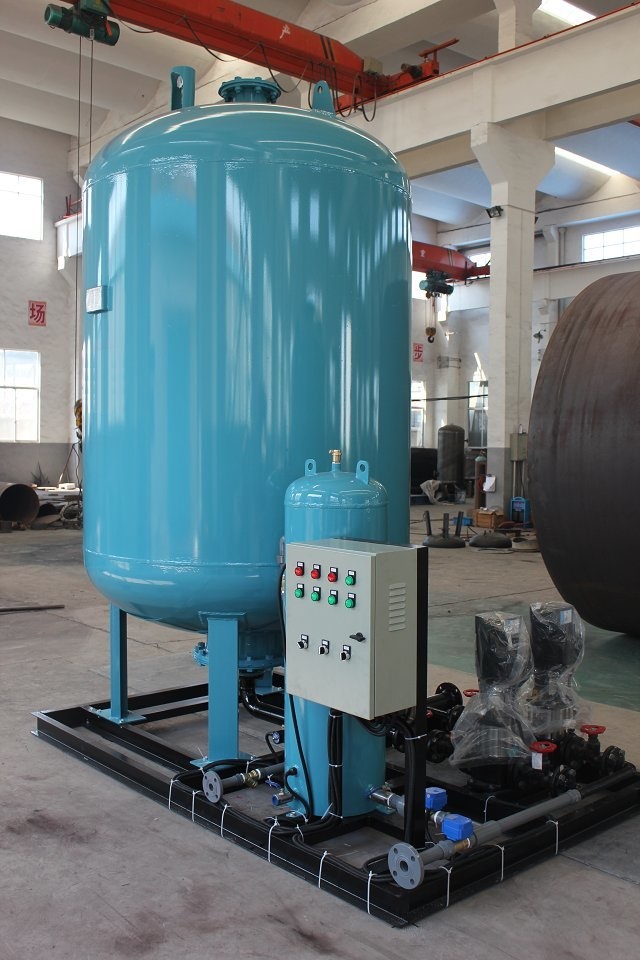

固德牌定压补水装置：

其配置可以按照客户需要定制，标配有：电控箱，稳压罐，2台泵（标配南方泵），有可以按照客户要求定制国际品牌水泵。一个配置一个价格。

电控箱采用PLC控制，电子原器件为施耐德。根据客户配置，可以使触摸屏控制。

稳压罐材质为国标Q235碳钢，压力为1.0MPA/1.6MPA。外表烤漆处理，内部结构为橡胶气囊，出厂前，我司已经充气完成，无需再充气。

通讯接口 ：采用PLC控制的485接口，设备自带独立控制系统，提供开放通讯协议的485接口与上位机通讯。

定压补水装置采用三相五线制，电压：380V，50HZ（三相线，零线，接地线），必须可靠接地线。

固德牌定压补水装置：工作原理

　　定压补水装置利用气体的可膨胀性进行工作。当定压补水装置经过安装完成后，就可以对压力开关上限(水泵停止压力)、下限(水泵启动压力)及压力数值进行设定(具体设定值可根据客户需要设定)，上述工作完成后可接通电源开始供水。启动水泵，向建筑物管网和稳压罐内充水，由于水是不可压缩的液体，随着水量不断增加，水室的体积也不断扩大，囊形隔膜不断向外扩张而挤压气室，使其体积不断缩小，罐内的压力也不断增高，当达到设定的最高压力P2时，则水泵自动停泵。由于系统中水的体积减小，系统压力降低时，罐内的气体膨胀将囊中的水压回系统。这样水室体积不断缩小，囊形隔膜不断收缩，当水室内水几乎用完时，罐内压力也降到设计压力P1，此时压力开关碰到设定最低压力触点，水泵则自动开启，使水又充入管网及水室。如此重复上述过程，保证给水系统的用水。以上的运转过程是由压力开关通过电气控制箱控制水泵启停而得以实现的。

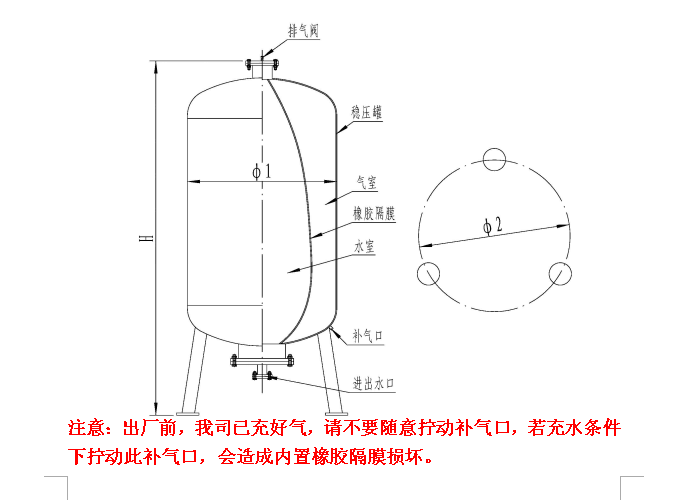

固德牌定压补水装置：膨胀水罐技术参数表
序号    设计压力
（MPa）    总容积
M3    调节容积
M3    进出水口径
mm    设备高度长度
（H）    罐体直径
Φ1    基础直径
Φ2    气压罐重量
Kg
1    1.0-1.6    0.125    0.38    25    1200    400    350    150
2    1.0-1.6    0.4    0.15    50    2000    600    450    350
3    1.0-1.6    0.90    0.35    50    2500    800    550    460
4    1.0-1.6    1.37    0.41    65    2680    1000    700    580
5    1.0-1.6    2.30    0.59    65    2970    1200    900    800
6    1.0-1.6    3.40    1.02    80    3350    1400    1100    1100
7    1.0-1.6    5.034    1.57    80    3600    1600    1250    1300
8    1.0-1.6    7.06    2.12    100    3600    1800    1450    1850
9    1.0-1.6    9.42    2.85    100    3800    2000    1650    2100
