表2-1进水指标表

表2-2出水指标表

5 型号说明
油污水集成处理装置型号说明如下：
HTFILTER-QZ-YSFL-** C

QZ-YSFL：处理器类别
**：处理量1-10，单位m³/h
C：常规
南京全自动油水分离器。宁波机械含油污水处理设备，宁波船舶含油污水处理设备，福建含油废水油水分离器，佛山污水油水分离机价格，不锈钢含油污水处理装置，成都煤油油水分离器图片，北京不锈钢油水分离设备，安徽油水分离撬装设备生产厂家，合肥移动式油水分离设备，煤油油水分离器江苏煤油油水分离器厂家
★含油废水油水分离过滤设备工作原理：

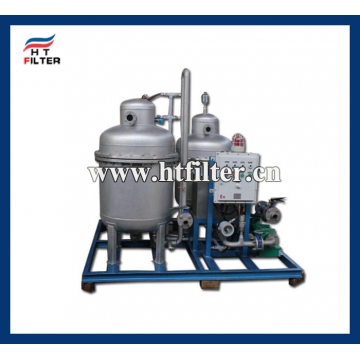

撬装设备主要由斜板分离器、水-油分离器(含预过滤器、重力分离器、聚结分离器、吸附过滤器)及相应的配套装置组成。
工艺原理介绍如下:

⑴ 污水通过污水泵送入斜板分离器中。污水泵具有较强的自吸能力,流量均匀,并且对油分没有机械剪切乳化的副作,适用于含油污水的输送。

⑵ 斜板分离器能有效去除水中的浮油和游离油,浮油上升到分离器表面并自流进入污油箱,而沉降的污泥被定期抽走。

⑶ 斜板分离器处理后的污水自流进入缓冲水箱,水箱上设有液位开关,具有高位和低位报警功能。当水位达到一定高度时,自动启动污水提升泵,当水位下降到一定位置时,自动停止提升泵。提升泵把污水送入预过滤器等后续设备进行处理。

⑷ 预过滤器能有效过滤水中的细小悬浮颗粒(10μm),保护聚结分离器,延长其使用寿命预过滤器级，用以除去水中的杂质颗粒，防止以颗粒为核心而不能破乳除油，同时将水中的水包油进行破乳，然后输送至重力分离器内。

⑸ 重力分离器利用流程长的特性，使细小的油粒充分接触并逐渐长大并上浮，超过80%的油在这一级被聚集排出，只有很少量的细小油粒被输送到后一级-聚结分离器内，因此重力分离器能够大大延了聚结滤芯的使用寿命。

⑹ 聚结分离器用于去除水中残余的油分(乳化油),聚结滤芯将水中微细油滴聚结成为大的油滴,并使之迅速上浮,汇集于聚结分离器的集油室中,处理后的水中油含量达到≤5mg/L,可直接排放; 集油室中收集的污油定期排放到油罐中,回收利用。

⑺ 吸附过滤器内装有容量大的活性碳滤芯,用于深度吸附去除水中残余的有机物,使其达到国家排放标准。

北京工业用油水分离装置生产厂家，西安含油废水油水分离设备设计，佛山污水油水分离设备。广州含油污水处理设备，无锡含油废水油水分离设备定做，宁波机场一体化油水分离设备，湖北废水油水分离设备定做，郑州含油废水油水分离设备。无锡船舶含油污水处理设备，武汉不锈钢含油废水处理设备厂家。油水分离成套设备煤油油水分离器厂家
★撬装油水分离装置性能特点：
①.斜板分离器

斜板分离器采用两级工艺处理以除去水中的油类和悬浮固体颗粒,污水通过泵打入油水分离器入口,此时流动方向向上,这种初始向上的流动,能够确保水中大部分的游离油(浮油)能够快速上升到分离器的表面。

然后污水通过组紧密排列的聚结板向下流动到分离器底部。在水流向下运动的过程中,油珠上升碰撞聚结在斜板的下面,逆流上升到池子的表面。污水从个板组(逆流区)流出后,向上流过另一个板组,油珠再一次聚结,并在水流的帮助下,上升到分离器表面。处理后的污水在表面再次改变流向,从污油挡板下面流出,流过溢流堰,从出水口排出。此斜板分离器具有以下特点:

◆  分离效率高,来水停留时间通常小于30min;

◆  回收的油类不含自由水;

◆  原水油含量和悬浮物含量变化对出水效果无负面影响;

◆  设备体积轻、尺寸小;

◆  无动动部件,操作费用低;

②.预过滤器

预过滤器罐体内装有纳污容量大、使用寿命长、过滤精度高的滤芯,污水进入过滤器后,较粗的颗粒会因惯性沉淀下来,较细的颗粒被滤芯表面拦截,后净水经过出水管线流出过滤器。随着过滤时间增加,沉积在滤芯上的污染物越来越多,过滤器进出口压差逐渐上升,当上升到在允许工作压差时(0.15MPa),说明滤芯已被堵塞,需要及时更换。另外, 由于预过滤器滤芯是用超细玻璃纤维滤纸制成,因其固有特性,使得预过滤芯同时又分担一部分破乳的功能, 即将水包油进行破乳切开, 然后输送至重力分离器内聚结上浮。预过滤器作为聚结分离器的保护性装置,具有高的过滤精度,能够过滤去除细小的悬浮物杂质(＞10μm), 防止以颗粒为核心而不能破乳除油,因此有效延长后续设备中聚结滤芯和吸附滤芯的使用寿命,减少运行维护成本。预过滤器壳体整体采用不锈钢304制作,表面镜面抛光,外观美观大方

③.重力分离器

    预过滤器的出水流入重力分离器,重力分离器利用其流程长的特性，使细小的油粒充分接触并逐渐长大并上浮，超过80%的油在这一级被聚集排出，只有很少量的细小油粒被输送到后一级-聚结分离器内，因此重力分离器能够大大延了聚结滤芯的使用寿命。重力分离器壳体整体采用不锈钢304制作,表面镜面抛光,外观美观大方,结构如上图中所示。

④聚结分离器

聚结分离器内装的聚结滤芯是我公司自行研制设计的,它利用特殊超细纤维材料并结合内部巧妙的结构设计，将水中细微的乳化油破乳并逐步聚结成大的油滴，然后上浮至集油腔，由排油口自动排出，处理后排出的水含油量≤5mg/L。在系统运行过程中,进口含油量和进口流量对聚结效果影响较小,出水口含油浓度稳定。聚结分离器壳体整体采用不锈钢304制作,表面镜面抛光,外观美观大方,聚结分离器结构如上图右所示。

⑤吸附过滤器

活性碳吸附器主要应用于工业废水的深度处理,其功能实现是通过吸附滤芯来实现的,吸附滤芯内装有活性炭颗粒,活性碳颗粒具有非常多的微孔和巨大的比表面积,对水中的有机污染物具有很强的物理吸附能力,能够有效降低水中有机物含量、COD、色度、异味等,实现水质深度处理的目的。活性碳吸附器的操作原理基本与预过滤器相同,吸附过滤器进出口设有压差计,当压差达到值0.15Mpa时,表明活性碳吸附滤芯已经被污染物堵塞,应该取出更换。活性碳吸附器壳体整体采用不锈钢304制作,表面镜面抛光,外观美观大方。

⑥撬装特点

⑴ 安全、可靠、方便、有效去除及回收含油污水中的浮油和乳化油,使处理后的排放水达到或超过国家一级排放标准(含油量小于5mg/L);

⑵ 结构合理、造型美观、占地面积小;

⑶ 全物理法处理含油污水,不加药、无需反冲洗、不产生二次污染;

⑷ 可回收浮油,增加收益,降低运行成本;

⑸ 滤芯纳污容量大,使用寿命长;

⑹ 自动化水平高,可实现无人值班操作,劳动强度小;

⑺ 系统操作简单,一次处理达到用户要求;

柴油污水油水分离装置，湖北含油污水油水分离机价格，含油污水处理设备！郑州煤油污水油水分离装置，四川含油污水油水分离器，全自动油水分离器。佛山防爆含油废水处理设备设计。深圳含油污水油水分离设备价格。苏州含油废水处理设备报价，福建油田油水分离器。煤油油水分离器煤油油水分离器厂家
★含油污水处理设备使用及维护：
①设备及外联管道的安装,安装所需部分附件见附录5

1.1 将设备置于距离废水池取水口尽可能近的上方。

1.2 将含油废水入口阀门N01先后Y型过滤器、三通管分成两条管路，一条管路接浮子撇油器，另一条管路接入含油废水池距水池池面深约4米的池中,管子的尽头需通过法兰安装一底阀,保证螺杆泵的吸程。两条管路均分别加装手动蝶阀DN50。

1.3 将出水阀门N02通过管路接入监护池,管路应尽可能短。

1.4 将撇油器出口阀门A01及斜板分离器排油口A02,经三通管汇流后接入污油池。

1.5 将斜板分离器排污口A03接入含油废水池。

1.6 将重力分离器和聚结分离器排油口经三通管汇流后接入污油池。

1.7 将液位控制器不锈钢导杆插入含油废水池,用螺栓将法兰固定。

1.8 打开电气控制柜，按电气接线图,用2×1.5 mm²铜芯导线将液位控制器接入电气控制柜；将控制箱体内部的地线接地端子可靠接地；用4×1.5 mm²的铜芯导线将电源引入控制箱，用万用表检查所引入的电源电压，确认无误，方可合上总电源，此时箱上电源指示灯变亮。

1.9 试验电机转向是否正确，将电气控制柜下方的转换开关旋在手动位置,依次点动A泵、B泵按钮，检查电机转动方向是否与箭头方向一致（试验时间要短，以免机械密封干磨损）。注意:新安装或停机数天后的泵杆泵,不能立即启动,应先向泵体注入适量机油或肥皂水,再用管子钳扳动几转后才可启动。

② 操作方法

2.1 关闭出水阀门N02、斜板分离器排污阀门A03及各级分离器底部排污阀,依次打开阀门B01、B02、B03、B04，再打开进水阀门N01、接入废水池底部的管路阀门。

2.2 将电源总开关转到合的位置，将转换开关旋到半自动状态,依次打开预过滤器、重力分离器、聚结过滤器、吸附过滤器上的排气(油)阀，启动泵A往斜板分离器内引入含油废水,待水位升至斜板分离器出水口围堰时,斜板分离器开始往缓冲水箱内注水,待缓冲水箱内水位到达高位浮球开关时,将转换开关旋至自动状态,泵A、泵B启动开始工作,待各级排气(油)阀有水溢出时，表明该腔体内已充满水，关闭排气阀，打开出水阀门N02,系统开始工作。重力分离器和聚结过滤器通过电磁阀自动排气, 预过滤器是和吸附过滤器上方均装有自动排气阀,排气过程一般只需在设备长时间停机后重新开始工作时进行,设备正常运行后不需排气。根据出水水质情况，可以通过出水阀门适当调节进水流量的大小，出水水质差可减小流量。

2.3系统正常工作后，运行若干时间后重力分离器和聚结分离器上方的集油室开始集油，油水界面开始下降;当油位浸没住传感器的电极棒时，传感器输出信号，电磁阀处于开通状态，排油电磁阀开始排油，此时相应的电磁阀指示灯亮，当排油控制箱设定的延时时间到时，排油电磁阀关闭，排油指示灯熄灭，排油结束;之后，油水界面开始上升,电极棒包围于水中时，传感器停止输出信号,从观察窗上可以观察油位高低,传感器的灵敏度及电磁阀排油时间可以人工调节,详细调节过程见附录4。

2.4 每次停机时应将出水阀门N02、B02关闭,保证预过滤器、重力分离器、聚结分离器及吸附过滤器腔体内充满水。若长时间停机不用，停机前应手动开启泵B,以清水运行20分钟，直至存油全部从水油分离器内腔排出。

③ 使用维护

3.1 斜板分离器的清洗及维护

斜板分离器内装的时聚丙烯材质的斜板,经过常时间的工作,斜板分离器内腔及聚丙烯斜管表面都会粘有大量的油污,处理效果会下降,严重时会影响后续设备的正常工作,可以通过取样阀C01取水样,目测观查或送交化验,若其含油量超过1000mg/L,表明应对斜板分离器进行清洗。清洗过程如下:

打开排油阀A02,将两侧集油腔内的油排入废油箱,打开底部排污阀A03,将斜板分离器内盛余油污水排入含油废水池,用高压清洁水冲洗斜板分离器内腔及聚丙烯斜板表面,冲洗水经排污阀A01流入含油废水池,至直将表面粘接的油污全部冲洗干净。

3.2 预过滤器、重力分离器、聚结分离器及吸附过滤器的使用维护

当预过滤器进、出口压差达到0.2MPa时，需对预过滤器的滤芯进行更换。更换滤芯前应关断泵B,并切断电源，关闭出水阀门B02,打开各级过滤器的下方的排污阀及上方的排气阀门，将各腔体内的液体排净,然后，松开预过滤器法兰上的螺栓螺母并取下,卸下上端盖，松开并取下滤芯压盘上的螺母,取下压盘,依次取出旧滤芯，然后按上述过程的反方向换上新滤芯,在装上新滤芯前应用高压清洁水冲洗预过滤器内腔,冲洗水流入含油废水池。

当水油分离器工作一段时间后，系统压力会相应增高，同时出水水质严重恶化不能达到排放标准时，此时,需对聚结分离器及吸附过滤器进行清洗与更换,清洗及滤芯更换过同预过滤器。

聚结滤芯是水-油分离装置的核心元件，当经过长时间冲洗之后，出水仍不能满足使用要求时，需要更换上新的聚结滤芯。
