布袋除尘器荷载分析

袋式除尘器的结构设计应考虑的作用（荷载）主要包括：自重，壳体内气体压力及温度作用，积灰、风、雪、地震及其相关设施传递来的直接或间接作用。

1、布袋除尘器自重荷载作用

除尘器自重（重力）荷载标准值应根据材料种类、规格尺寸、重力密度等基本参数进行统计，其中，除尘器上安装的一些定型设备可根据铭牌标示值采用。除尘器自重（重力）作用应考虑的范围包括：脉冲布袋除尘器结构自重、壳体保温层自重、粉尘收集与清除装置自重、各种附属的检修设备、检修操作平台、管道及电缆架桥架等。

2、壳体内气体压力

脉冲布袋除尘器壳体内气体压力与温度作用应分别考虑正常运行工况和偶然故障工况。

在正常运行工况下，即正常生产及不停机检修工况，壳体内气体压力作用标准值可按照除尘工艺设计的最不利状态采用，应分别确定正压和负压的不利状态，对于反吹风袋式除尘器，应确定正常运行状态下除尘器壳体内压力变化的平均幅值。

3、温度作用

温度对布袋除尘器结构的作用包括高温对结构材料力学性能的影响和温度变形对结构受力的影响两个方面。

高温对结构材料力学性能的影响，应按照生产运行状态下，烟气进入除尘器壳体时可能的最高温度、经热传导分析确定。温度变形对结构受力的影响按极端温差（即除尘器壳体可能的最高温度和极端最低大气温度之差）分析。

4、积灰荷载作用

积灰包括：灰斗积灰、除尘器壳体内死角积灰、滤袋黏附的粉尘以及除尘器顶盖可能产生的积灰。

灰斗积灰：灰斗积灰分别考虑正常运行工况和偶然故障工况。所谓正常运行工况是指正常生产、不停机检修及灰斗高灰位报警后例行处置等状态，所谓偶然故障工况是指触发灰斗积灰超载应急程序，或者由于积灰超载等非正常状态导致布袋除尘器系统停止工作的状态。

在偶然故障工况下，灰斗积灰荷载应根据触发积灰超载应急程序时灰斗内可能产生的大积灰量确定，如果除尘器系统设计没有相应的积灰超载应急控制程序，一般应按照灰斗满灰位或者烟气入口被积灰淤塞时的灰斗灰位确定。

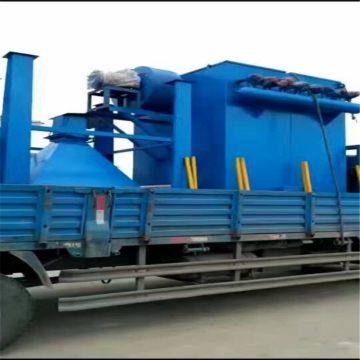

化工厂煤粉炉脉冲布袋仓顶除尘器/48芯布袋仓顶除尘器
