用途：

　　用于污水处理厂沉砂池，将沉淀池排出的砂水混合液进行砂水分离。

　　型号表示方式

　　特点：

　　本产品综合了国内外该类型产品的使用情况后改进设计的，解决了衬条更换不便和螺旋轴向位置不可调的缺陷，其特点如下：

　　1 分离效率可达96%~98%，可分离出粒径≥0.2mm的颗粒;

　　2 采用无轴螺旋,无水中轴承,维护方便;

　　3 结构紧凑,重量轻;

　　4 新型传动装置,其关键产件--减速器为先进的轴装式,不用联轴器,安装对中方便;

　　5 衬条为快装式,便于更换;

　　6 螺旋轴向位置可调,便于调整其尾部和箱壁的安全间隙.

　　构造及工作过程:

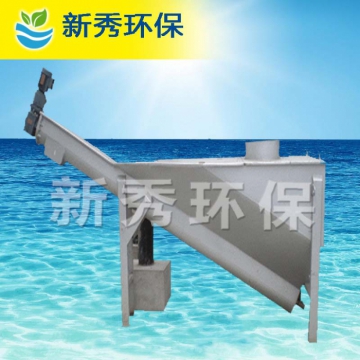

　　螺旋式砂水分离器由无轴螺旋、衬条、U型槽、水箱、导流板、出水堰和驱动装置组成。

　　砂水混合物从分离器一端顶部输入水箱，混合液中重度较大的，如砂粒等将沉积于槽型底部，在螺旋的推动下，砂粒沿斜置的槽底提出升，离开液面后继续推移一段距离，在砂粒充分脱水后经排砂口卸至盛砂桶，而与砂水分离后的水从溢流口排出并送往厂内进水池。

　　主要技术参数：

　　螺旋式砂水分离器订货要求：

　　1、按型号表示方式书写全称;

　　2、使用环境(户内、外及其它);

　　3、如采用钢筋混凝土水箱，应提供相关部分的工程设计资料。

　　外形安装尺寸表：

　　外形安装尺寸图：
