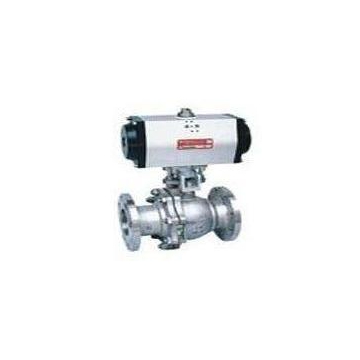

衬氟气动球阀
上海代益阀门专业生产衬氟气动球阀，供应气动阀生产厂价 不锈钢衬氟气动球阀，法兰衬氟气动球阀，铸钢衬氟气动球阀，Q641FS。
执行标准
设计标准 GB/12237
结构长度 GB/12221
法兰标准 GB/113.1-26
检验标准 JB/T9092-99
阀体主要零件及材料
|
零件名称
|
材 料
|
|
左右阀体
|
铸钢、不锈钢、内衬F46、F3
|
|
带杆球芯
|
铸钢、不锈钢、内衬F46、F3
|
|
填料箱
|
铸钢、不锈钢、内衬F46、F3
|
|
密封圈
|
F4、F46
|
|
填料
|
F4、F46
|
气动执行器主要技术参数
|
气动执行器
|
型号
|
QW系列、AT系列
|
|
气源压力
|
0.4 ～ 0.8 MPa
|
|
|
最大回转角度
|
90°～92°
|
|
|
回信器
|
AC220V AC110V DC24V
|
|
|
控制信号
|
电信号：0～0Ma 4 ～20Ma 气信号：0.02 ～0.1 MPa
|
|
|
控制气源
|
洁净、干燥压缩空气
|
|
|
工作温度
|
-20℃ ～ +90℃
|
气动执行器主要部件材料
|
零件名称
|
缸体
|
端盖
|
活塞
|
轴
|
O型圈
|
指示轴
|
螺栓
|
|
QW系列
AT系列
|
铝合金型材
（硬质阳极氧化）
|
压铸铝合金
（环氧树脂喷涂）
|
压铸铝
|
钢
（镀镍磷合金）
|
NBR
|
ABC
|
SUS304
|
适用温度：-80~200℃
