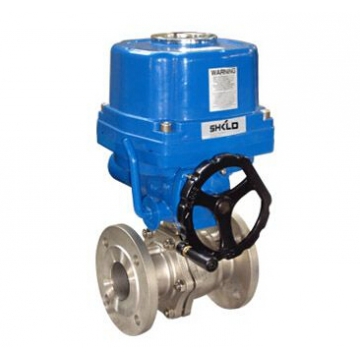

电动切断球阀 上海代益电动切断球阀
上海代益阀门专业生产电动切断球阀,供应电动阀生产厂家 不锈钢电动切断球阀,法兰电动切断球阀,铸钢电动球阀球阀,ZDRR电动切断球阀。· 型号、规格
型号
ZDRR-10/16/64
规格
DN15~200
调节机构主要技术参数
公称通经 mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
额定流量系数 Kv | 20 | 38 | 72 | 110 | 170 | 270 | 400 | 510 | 940 | 1400 | 2200 | 3500 |
公称压力 MPa | 1.6、4.0、6.4 | |||||||||||
额定转角 (度 ) | 0-90 | |||||||||||
流量特性 | 快开 | |||||||||||
介质温度 °C | -20~120 | |||||||||||
环境温度 | 无空间加热器-10~60;带空间加热器-35~60 | |||||||||||
阀体材质 | HT200;ZG230-450;ZG1Cr18Ni12MoTI | |||||||||||
球体材质 | 1Cr18Ni9;0Cr18Ni12Mo2Ti | |||||||||||
法兰尺寸、型号 | PN10、16按GB/T17241.6-1998;PN64按JB/T79.2-94凹式 |
注:根据现场使用条件,可配防爆型执行机构。
角行程电动执行机构主要技术参数
类别 | 型号 | 输出力矩N . M | 动作时间S/90。 | 转角。 | 技术参数。 |
普通型 |
341RSA-05 |
50 | 17 | 0~90 |
电源:220+10%V a.c.50Hz
|
341RSB-05 |
100 | 18 | |||
341RSB-05 |
200 | 36 | |||
341RSC-05 |
300 | 24 | |||
341RSC-05 |
500 | 42 | |||
341RSC-05 |
600 | 48 | |||
341RSD-05 |
1000 | 30 | |||
341RSD-05 |
1500 | 42 | |||
防爆型 |
341RSB-05 |
100 | 18 | ||
341RSB-05 |
200 | 36 |
性能指标
泄漏量:完全切断严密不漏(试验介质为水)
· 外形尺寸
PN10电动O型切断球阀外形尺寸 mm
公称通径 | L | D | H1 | H2 | H3 | D3 | D1 | R | Y | D2 | W |
15 | 112 | 95 | 48.5 | 120 | 320 | 65 | 225 | 80 | 200 | 260 | 56 |
20 | 120 | 105 | 51.5 | 120 | 323 | 75 | 225 | 80 | 200 | 260 | 56 |
25 | 128 | 115 | 55 | 120 | 330 | 85 | 225 | 80 | 200 | 260 | 56 |
32 | 150 | 135 | 67.5 | 155 | 425 | 100 | 225 | 160 | 225 | 290 | 68 |
40 | 170 | 145 | 72.5 | 155 | 442 | 110 | 225 | 160 | 225 | 290 | 68 |
50 | 180 | 160 | 80 | 155 | 452 | 125 | 225 | 160 | 225 | 290 | 68 |
